Ortofoto e Ortomosaico: O que São e Como se Faz

Uma ortofoto é uma imagem aérea corrigida geometricamente, na qual cada ponto está na posição geográfica correta e permite medir distâncias e áreas com precisão de centímetros. O ortomosaico é a junção de centenas ou milhares dessas imagens em um único mapa contínuo de toda a área levantada.

Se você precisa medir um talhão, calcular volume de uma pilha de minério ou instruir um projeto de infraestrutura, provavelmente já ouviu esses dois termos. Eles são a base de quase todo trabalho sério de aerofotogrametria com drones, e entender a diferença entre eles ajuda a contratar o serviço certo e a cobrar o resultado adequado.

O que é ortofoto

Uma foto aérea comum tem distorções. A lente da câmera, a inclinação do drone no momento do disparo e o relevo do terreno fazem com que objetos apareçam deslocados ou com escala variável dentro da mesma imagem. Um poste no canto da foto “inclina” para fora, e um morro parece maior do que o vale ao lado. Você não consegue medir nada de forma confiável sobre esse tipo de imagem.

A ortofoto resolve isso. Por meio de um processo chamado ortorretificação, o software remove as distorções da perspectiva e do relevo, transformando a imagem em uma projeção ortogonal, como se cada ponto fosse observado exatamente de cima. O resultado é uma imagem com escala uniforme, na qual medir sobre a tela equivale a medir no campo.

Na prática, isso significa que uma ortofoto é ao mesmo tempo uma imagem e um documento métrico. Você abre o arquivo em um software de CAD ou GIS e retira comprimentos, perímetros e áreas diretamente, sem precisar ir ao local com uma trena.

O que é ortomosaico

Um drone não fotografa uma fazenda inteira de 300 hectares em uma única imagem. Ele sobrevoa a área em linhas paralelas e dispara centenas ou milhares de fotos, cada uma cobrindo um pequeno trecho, com sobreposição de 70% a 80% entre elas. Cada foto individual pode virar uma ortofoto, mas o que interessa ao cliente é o mapa completo.

O ortomosaico é a costura de todas essas imagens ortorretificadas em uma única peça contínua, georreferenciada, sem emendas visíveis. É o produto que a maioria das pessoas chama, no dia a dia, simplesmente de “ortofoto” — mas tecnicamente estamos falando de um mosaico de várias ortofotos.

Um levantamento típico de 100 hectares com boa resolução gera algo entre 800 e 1.500 fotos. O ortomosaico final costuma sair com resolução de 2 a 5 centímetros por pixel (o chamado GSD, ou tamanho do pixel no solo). Quanto menor o GSD, mais detalhe você enxerga — dá para distinguir uma trinca no pavimento, uma placa de sinalização ou uma muda de café recém-plantada.

Ortofoto x ortomosaico: a diferença na prática

A confusão entre os termos é normal, porque na conversa comercial eles se misturam. Vale fixar a distinção:

• Ortofoto: uma imagem aérea individual já corrigida geometricamente, com escala uniforme e capacidade de medição.
• Ortomosaico: a união de muitas ortofotos formando um mapa único e contínuo de toda a área.

Pense no ortomosaico como um álbum de fotos costurado em um único painel, onde as bordas somem e o conjunto vira um mapa. Para o tomador de decisão, o que importa é que ambos são métricos: você mede sobre eles com confiança. A diferença é de escala — uma cena isolada versus a cobertura total do empreendimento.

Como se faz uma ortofoto e um ortomosaico

O processo tem etapas bem definidas, e a qualidade do resultado depende de cuidado em cada uma delas.

1. Planejamento de voo

Antes de decolar, define-se a altura de voo, a sobreposição das imagens e o GSD desejado. Um projeto de mineração que precisa de volume preciso pede voo mais baixo e sobreposição maior do que um mapeamento rápido de uma gleba rural.

2. Pontos de controle (GCPs) e RTK/PPK

Para amarrar o mapa ao mundo real, usam-se pontos de controle no solo, medidos com GPS geodésico, ou drones com sistema RTK/PPK que registram a posição de cada foto com precisão centimétrica. É essa etapa que separa um mapa “bonito” de um mapa confiável para engenharia.

3. Coleta das imagens

O drone executa o voo automático seguindo as linhas planejadas. Em condições normais, cobrem-se de 80 a 150 hectares por bateria, dependendo da altura e do equipamento.

4. Processamento fotogramétrico

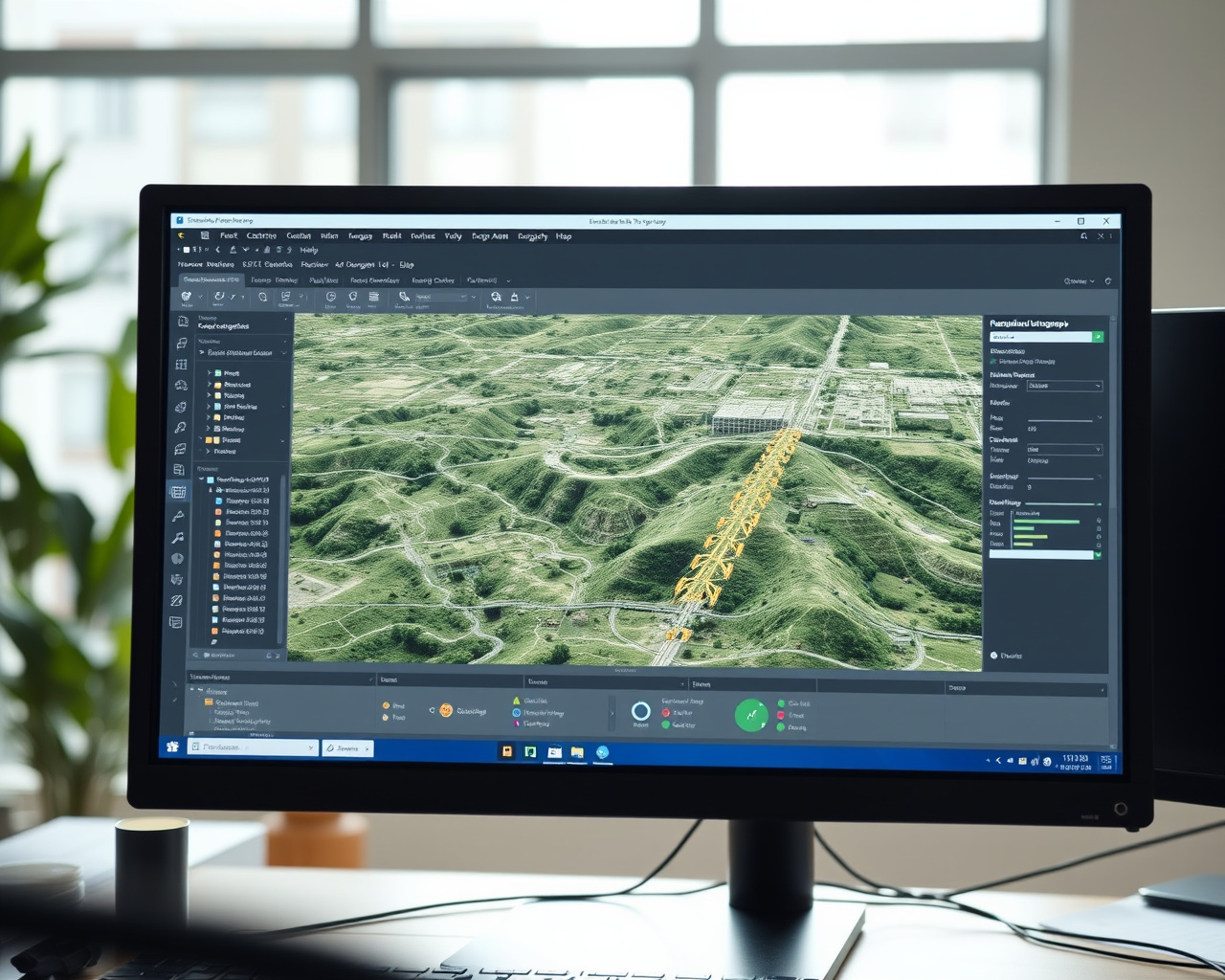

No software, as imagens são alinhadas por pontos em comum, gera-se uma nuvem de pontos 3D e um modelo digital do terreno. É com base nesse modelo que cada foto é ortorretificada e depois costurada no ortomosaico final. Desse mesmo processo saem outros produtos, como o modelo digital de superfície e as curvas de nível.

5. Controle de qualidade e entrega

Antes de entregar, conferem-se os resíduos dos pontos de controle e a consistência das medidas. O ortomosaico costuma sair em formato GeoTIFF, pronto para abrir em QGIS, AutoCAD Civil 3D ou qualquer plataforma GIS.

Onde a ortofoto e o ortomosaico são usados

O que torna esses produtos valiosos é a variedade de decisões que eles sustentam. Alguns exemplos concretos do mercado brasileiro:

• Mineração: cálculo de volume de pilhas e cavas, acompanhamento mensal de avanço de lavra e controle de barragens.
• Agronegócio: mapeamento de talhões, identificação de falhas de plantio e planejamento de sistematização do terreno.
• Infraestrutura e construção: apoio a projetos de rodovias, loteamentos e obras, com medição de área e acompanhamento de canteiro.
• Gestão pública: atualização cadastral, regularização fundiária e fiscalização de ocupação urbana com base cartográfica recente.
• Meio ambiente: delimitação de áreas de preservação, monitoramento de erosão e laudos de recuperação.

Em todos esses casos, a vantagem é a mesma: uma base atualizada e precisa custa uma fração do levantamento topográfico convencional e cobre a área em uma ou duas manhãs de voo, em vez de semanas de campo. A Aero Engenharia atende esses setores com equipes que dominam desde o planejamento do voo até a entrega dos arquivos no padrão que o seu projeto exige. Veja mais sobre nossas soluções para mineração e áreas correlatas.

Precisão: o que garante um bom resultado

Nem todo ortomosaico serve para engenharia. Um mapa gerado sem pontos de controle pode ter erro de vários metros na posição absoluta, o que inviabiliza qualquer amarração a projeto ou a documentação oficial. Já um levantamento com GCPs bem distribuídos e drone RTK entrega precisão horizontal de 2 a 5 centímetros e vertical na casa dos poucos centímetros.

Por isso, ao contratar, pergunte sempre pela precisão esperada, pela metodologia de controle de solo e pelo relatório de qualidade. Esses três itens diferenciam um serviço profissional de uma entrega apenas ilustrativa. Trabalhar com uma empresa que domina a aerofotogrametria com drones evita retrabalho e decisões tomadas sobre dados frágeis.

Perguntas frequentes

Qual a diferença entre ortofoto e imagem de satélite?

A ortofoto por drone tem resolução muito maior, geralmente de 2 a 5 centímetros por pixel, contra 30 centímetros a alguns metros das imagens de satélite comerciais. Além disso, você define quando o voo acontece, garantindo uma base atual e sem nuvens no dia da coleta.

Dá para medir área e distância sobre um ortomosaico?

Sim, essa é justamente a finalidade. Como a imagem é georreferenciada e corrigida geometricamente, medir sobre ela equivale a medir no campo, com precisão de centímetros quando o levantamento usa pontos de controle ou RTK.

Quanto tempo leva para entregar um ortomosaico?

Para áreas de até algumas centenas de hectares, o voo leva algumas horas e o processamento costuma ficar pronto em 2 a 5 dias úteis, dependendo do volume de imagens e dos produtos adicionais solicitados, como modelo de terreno e curvas de nível.

Em que formato o ortomosaico é entregue?

O padrão é o GeoTIFF, que carrega a informação geográfica embutida e abre em QGIS, AutoCAD Civil 3D, ArcGIS e outros. Também é possível entregar em formatos web para visualização online e integração com plataformas de gestão.

Preciso de pontos de controle sempre?

Depende do objetivo. Para uma visão geral rápida, um drone RTK pode bastar. Para projetos de engenharia, cálculo de volume ou amarração a coordenadas oficiais, os pontos de controle no solo são recomendados para garantir a precisão absoluta exigida.

Conclusão

Ortofoto e ortomosaico deixaram de ser jargão técnico para virar ferramenta de decisão em mineração, agro, infraestrutura e gestão pública. Quando bem feitos, entregam um mapa preciso, atual e mensurável por uma fração do custo dos métodos tradicionais. Se você quer avaliar como um levantamento aerofotogramétrico pode apoiar o seu projeto, fale com a Aero Engenharia pelo telefone (31) 3911-0311 ou conheça em detalhe nosso serviço de aerofotogrametria com drones.
