Curva de Nível: O que É e Como Ler em Topografia

Curva de nível é a linha que une, no mapa, todos os pontos que estão na mesma altitude do terreno, permitindo enxergar o relevo em uma superfície plana como o papel ou a tela. É a base para entender declividade, calcular volumes de terra e projetar qualquer obra com segurança.

O que é curva de nível

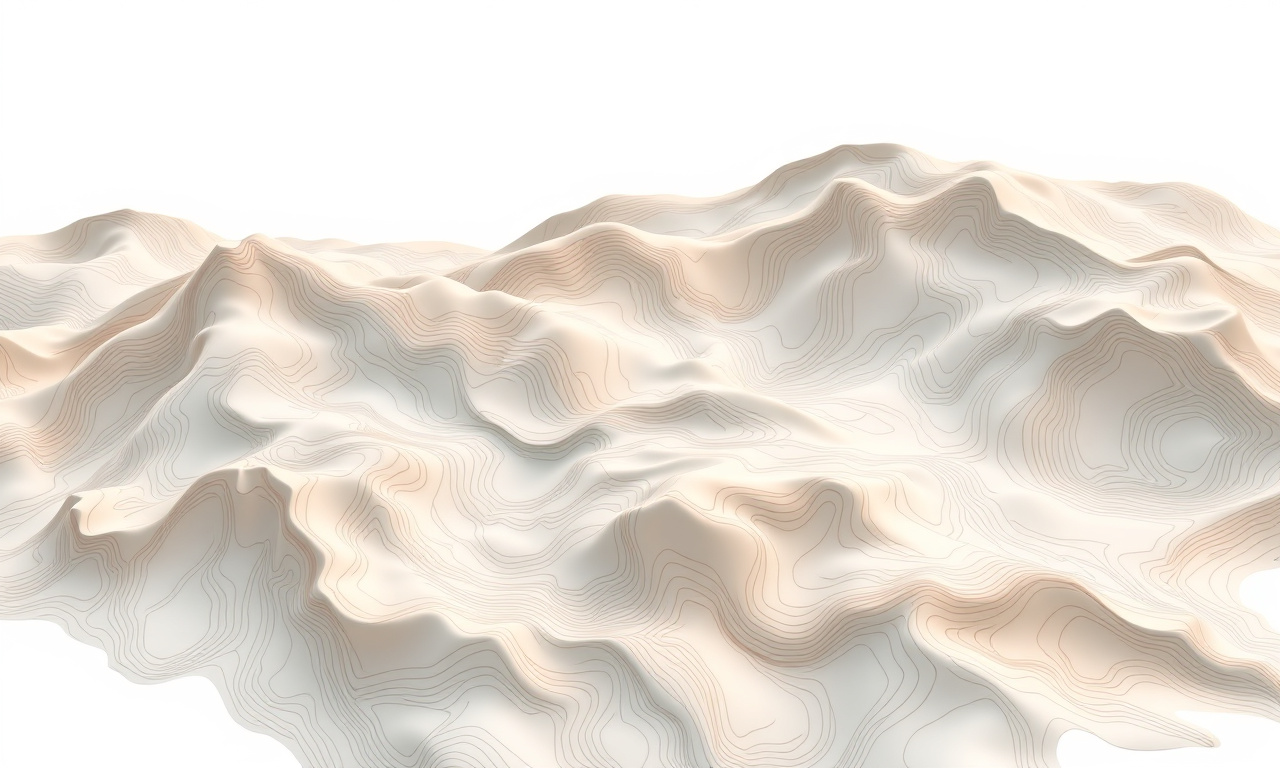

Imagine que você fatiasse um morro na horizontal, em camadas perfeitamente niveladas, como um bolo. O contorno de cada fatia, projetado de cima para baixo, é uma curva de nível. Cada linha representa uma cota (altitude) constante em relação a uma referência, geralmente o nível médio do mar. Quando olhamos um conjunto dessas linhas juntas, conseguimos “ler” a forma do terreno sem estar fisicamente nele.

Na prática, as curvas de nível transformam um dado de três dimensões (o relevo real) em um desenho de duas dimensões. Um topo de morro aparece como círculos concêntricos fechados; um vale surge como linhas em forma de “V” apontando para a parte mais alta; uma encosta uniforme vira linhas paralelas e igualmente espaçadas. Essa linguagem gráfica é universal em plantas topográficas, cartas do IBGE e projetos de engenharia no Brasil inteiro.

Equidistância: a distância vertical entre as curvas

Equidistância é a diferença de altitude entre duas curvas de nível vizinhas, e ela é sempre constante em um mesmo mapa. Se a equidistância é de 1 metro, cada linha que você atravessa significa que subiu ou desceu exatamente 1 metro. Essa escolha depende da escala e do detalhamento que a obra exige.

• Em um loteamento urbano plano, é comum trabalhar com equidistância de 0,5 m ou 1 m para captar pequenas variações que afetam drenagem e movimento de terra.
• Em fazendas e áreas rurais extensas, equidistâncias de 5 m ou 10 m já bastam para planejar plantio em nível, açudes e estradas vicinais.
• Em terrenos montanhosos, como boa parte de Minas Gerais, equidistâncias maiores evitam poluir o desenho com linhas coladas umas nas outras.

Regra de ouro para leitura: curvas muito próximas indicam terreno íngreme; curvas afastadas indicam terreno suave. Guardar isso já resolve 80% da interpretação no campo.

Curvas mestras e intermediárias

Para não se perder no meio de dezenas de linhas, a topografia usa dois tipos de curva. As curvas mestras (ou principais) são desenhadas com traço mais grosso, normalmente a cada cinco curvas, e trazem o valor da cota escrito sobre elas — por exemplo, 800 m, 805 m, 810 m. As curvas intermediárias são as linhas finas entre as mestras e geralmente não recebem rótulo.

Um exemplo concreto: com equidistância de 1 m e mestras a cada 5 m, você vê uma linha grossa cotada como “820”, depois quatro linhas finas (821, 822, 823, 824) e outra linha grossa “825”. Para descobrir a altitude de qualquer ponto, basta achar a mestra mais próxima e contar as intermediárias até chegar lá. Esse sistema deixa a planta legível mesmo em áreas com muito desnível.

Como ler a declividade nas curvas de nível

A declividade (ou inclinação) é uma das informações mais valiosas que as curvas entregam, e você calcula com uma conta simples: pegue a diferença de altitude entre dois pontos e divida pela distância horizontal entre eles, medida na planta com o auxílio da escala.

Suponha que entre duas curvas exista 1 m de desnível (a equidistância) e que, na horizontal, elas estejam a 20 m uma da outra. A declividade é 1 ÷ 20 = 0,05, ou seja, 5%. Se essas mesmas curvas estivessem a apenas 5 m de distância, teríamos 1 ÷ 5 = 20% — um trecho bem mais íngreme. É por isso que o espaçamento entre linhas conta uma história imediata sobre o terreno.

Essa leitura orienta decisões caras: rampas de acessibilidade têm limite legal de inclinação, estradas rurais evitam trechos acima de certos percentuais para não sofrerem erosão, e a locação de galpões procura áreas planas para reduzir movimentação de terra. Ler declividade direto da planta economiza visitas de campo e evita surpresas no orçamento.

Curva de nível x MDT: qual a diferença

É comum confundir os dois, mas eles se complementam. O MDT (Modelo Digital de Terreno) é uma representação tridimensional e contínua da superfície do solo, formada por uma nuvem densa de pontos com coordenadas X, Y e Z. Ele guarda a altitude de praticamente cada trecho do terreno, sem “buracos” de informação.

As curvas de nível, por sua vez, são derivadas do MDT: o software corta esse modelo 3D em intervalos de altitude definidos (a equidistância) e gera as linhas. Ou seja, o MDT é a matéria-prima rica e completa, enquanto a curva de nível é a forma enxuta e legível de apresentar aquele relevo em uma planta. Um projetista usa o MDT para calcular volumes de corte e aterro com precisão e usa as curvas para comunicar o projeto de forma clara à obra.

Vale lembrar a diferença para o MDS (Modelo Digital de Superfície), que inclui construções, árvores e tudo que está sobre o solo. Para gerar curvas de nível corretas do terreno, o que interessa é o MDT, com essas feições filtradas.

Geração de curvas de nível por drone

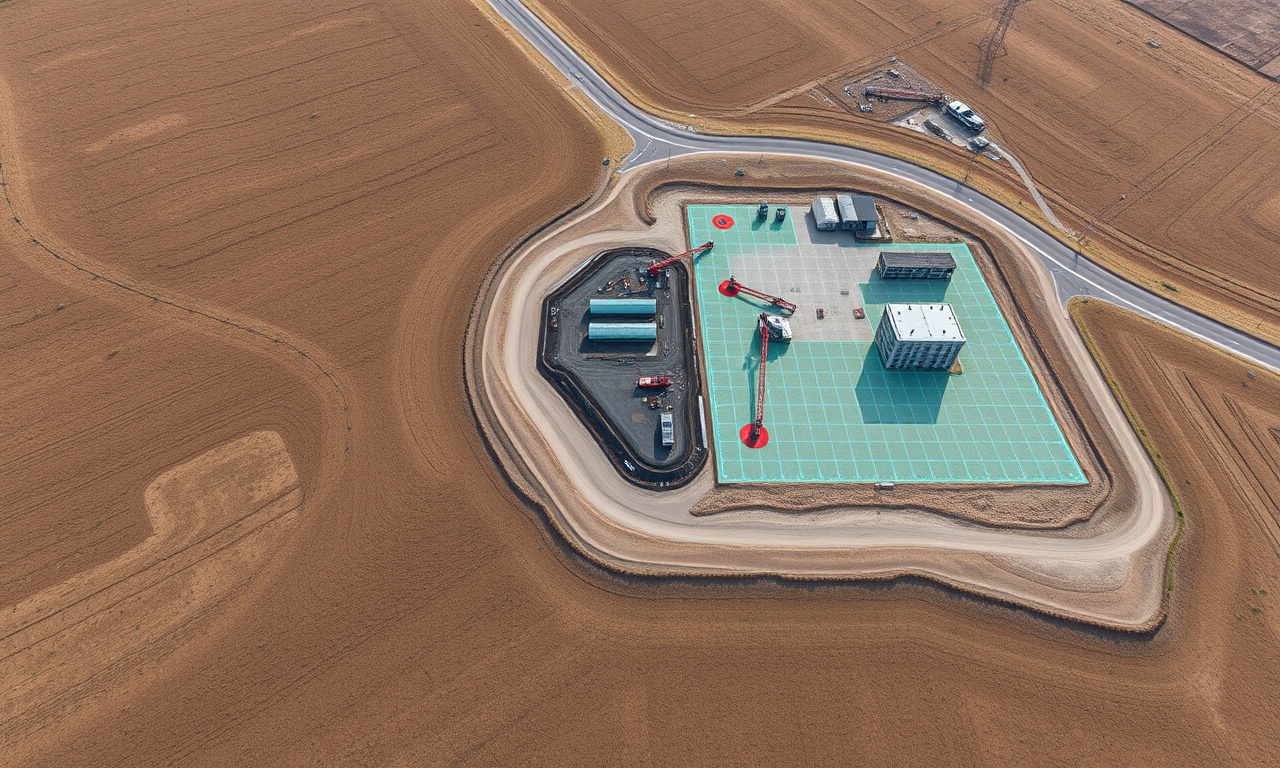

Durante décadas, gerar curvas de nível significava dias de estação total no campo, ponto a ponto. Hoje, o levantamento com drone mudou completamente essa rotina. A aeronave sobrevoa a área capturando centenas de fotos com sobreposição, e o processamento fotogramétrico reconstrói o terreno em 3D. De um único voo saem ortofoto, nuvem de pontos, MDT e, a partir dele, as curvas de nível na equidistância desejada.

Os ganhos são concretos: uma área de dezenas de hectares que levaria uma semana no método tradicional é mapeada em poucas horas de voo, com densidade de pontos muito maior e sem expor a equipe a terrenos perigosos. Para garantir a precisão altimétrica, a Aero Engenharia apoia os voos em pontos de controle (GCPs) medidos com GNSS RTK/PPK, o que amarra o modelo às coordenadas reais e mantém o erro dentro de padrões exigidos por projetos de engenharia.

Esse fluxo atende construtoras que precisam de terraplenagem bem calculada, produtores rurais que planejam curvas em nível contra erosão e projetos de infraestrutura viária. Se quiser entender o processo completo, veja como funciona o levantamento topográfico com drone e as aplicações em projetos de infraestrutura.

Perguntas frequentes

Duas curvas de nível podem se cruzar?

Em terreno comum, não. Como cada curva representa uma altitude única, um cruzamento significaria que o mesmo ponto tem duas cotas diferentes, o que é impossível. As linhas só se sobrepõem em casos extremos como paredões verticais ou desníveis abruptos, situações raras e sinalizadas de forma específica.

Como sei qual é a parte mais alta olhando as curvas?

Verifique os valores cotados nas curvas mestras: eles crescem em direção aos topos. Curvas fechadas em círculos concêntricos indicam morros ou elevações, e o menor círculo no centro costuma marcar o ponto mais alto. Depressões seguem a lógica inversa, com cotas diminuindo para o centro.

Qual equidistância devo usar no meu projeto?

Depende da escala e da finalidade. Obras urbanas e projetos de drenagem pedem equidistâncias pequenas (0,5 m a 1 m) para captar detalhes; áreas rurais amplas ou estudos preliminares aceitam intervalos maiores (5 m a 10 m). O ideal é definir isso junto com a empresa de topografia, considerando a escala final da planta.

Curvas de nível feitas por drone têm precisão para engenharia?

Sim, desde que o voo seja apoiado em pontos de controle medidos com GNSS de precisão (RTK/PPK). Com esse cuidado, o levantamento aerofotogramétrico atende às tolerâncias altimétricas de projetos de terraplenagem, loteamento e infraestrutura, com a vantagem de cobrir grandes áreas em muito menos tempo.

Qual a diferença entre curva de nível e cota?

Cota é o valor numérico da altitude de um ponto específico (por exemplo, 812,50 m). A curva de nível é a linha que conecta todos os pontos que compartilham a mesma cota. Em resumo, a cota é o número e a curva é a linha que agrupa todos os pontos com aquele mesmo número.

Conclusão

Saber ler curvas de nível é enxergar o terreno antes de pisar nele: você identifica declividades, topos, vales e áreas de risco direto na planta, o que torna cada decisão de projeto mais segura e econômica. E com levantamento por drone, obter essas curvas ficou mais rápido, preciso e acessível. Precisa de curvas de nível confiáveis para sua obra ou propriedade? Fale com a Aero Engenharia pelo (31) 3911-0311 ou solicite um orçamento na nossa página de contato.
