LiDAR em Linhas de Transmissão: Vão, Faixa e Vegetação

Manter linhas de transmissão seguras e em conformidade exige medir, com precisão centimétrica, a distância entre os cabos energizados e tudo que está abaixo deles: solo, vegetação, edificações e cruzamentos. O LiDAR em linha de transmissão tornou-se a tecnologia de referência para essa tarefa, porque reconstrói a catenária real dos condutores e o terreno sob a faixa de servidão em um único levantamento. Neste artigo, mostramos como o LiDAR embarcado em drone mede o vão livre, classifica os pontos da nuvem e gera entregáveis alinhados à regulação da ANEEL, apoiando distribuidoras, transmissoras e equipes de engenharia elétrica.

Os desafios de gerir extensas linhas de transmissão

Redes de transmissão cruzam centenas de quilômetros de terrenos acidentados, matas, culturas agrícolas e áreas urbanas. O gestor precisa saber, a qualquer momento, se cada vão mantém a distância de segurança exigida, onde a vegetação avança sobre os condutores e quais torres ou estruturas apresentam risco. A inspeção convencional, feita a pé ou com binóculos, é lenta, subjetiva e perigosa. Já sensores óticos tradicionais não medem a distância vertical real entre cabo e obstáculo. É justamente esse dado tridimensional que define a maioria das falhas por aproximação e desligamentos não programados.

Por que o LiDAR é ideal: ele mede o vão livre real

O sensor LiDAR emite centenas de milhares de pulsos laser por segundo e registra o tempo de retorno de cada eco. Diferentemente da fotografia, o laser penetra parcialmente o dossel da vegetação, atingindo galhos, sub-bosque e o solo abaixo. Com isso, obtém-se ao mesmo tempo a posição exata dos condutores em catenária e o relevo sob eles. O vão livre da linha de transmissão — a distância vertical entre o ponto mais baixo do cabo e o obstáculo mais próximo — passa a ser calculado ponto a ponto, e não estimado.

Na Aero Engenharia, esse levantamento é georreferenciado com GNSS RTK no datum SIRGAS 2000, garantindo precisão centimétrica e rastreabilidade. É o mesmo princípio que aplicamos em nossos projetos de mapeamento LiDAR com drone, adaptado às particularidades de ativos lineares energizados.

Classificação de pontos: cabos, torres e vegetação

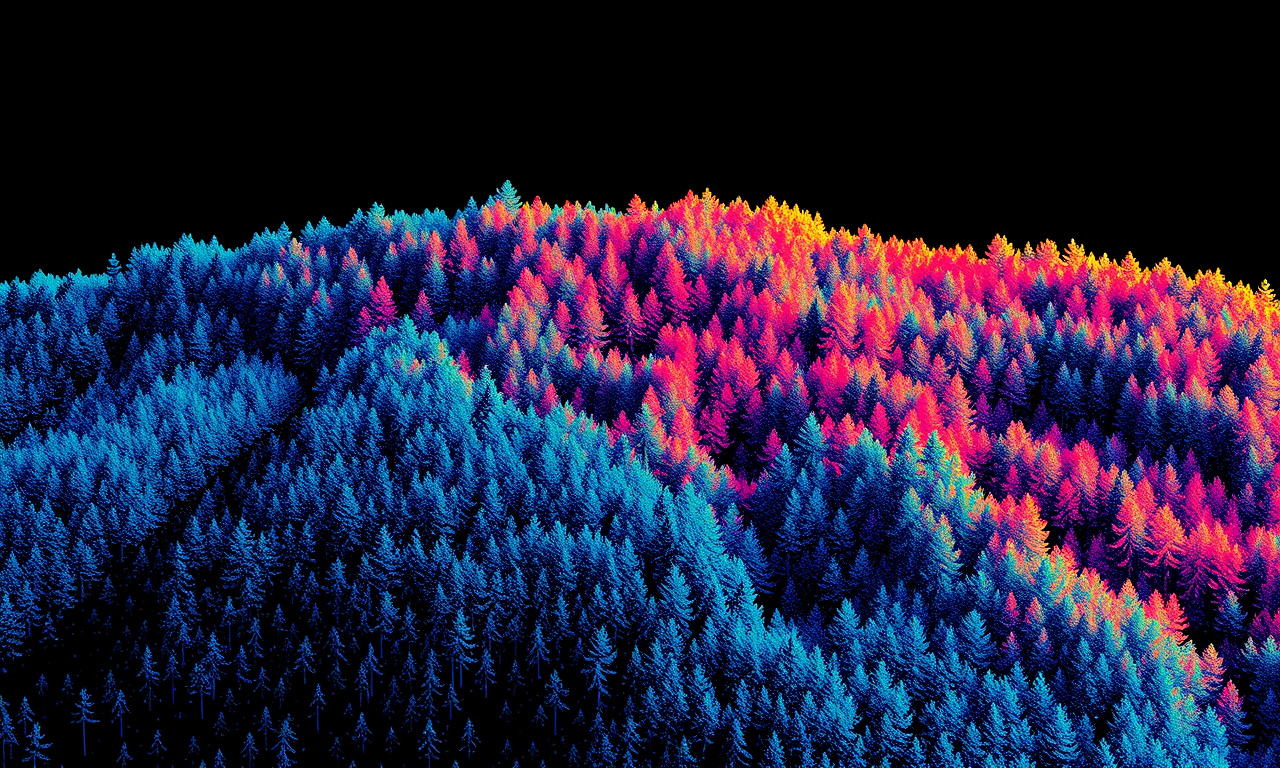

A nuvem de pontos bruta só se torna útil após a classificação, etapa em que cada retorno é atribuído a uma categoria. Em linhas de transmissão, o processamento separa tipicamente:

• Condutores (cabos de fase e para-raios), reconstruídos em sua curva catenária;
• Estruturas de suporte: torres, postes, isoladores e ferragens;
• Vegetação, subdividida em baixa, média e alta conforme a altura em relação ao solo;
• Solo e terreno nu, base para o Modelo Digital de Terreno;
• Edificações, cercas, rodovias e outros cruzamentos relevantes.

Com as classes definidas, o software calcula automaticamente as distâncias mínimas entre cada condutor e os objetos vizinhos, sinalizando pontos críticos que violam os limites regulatórios.

Gestão da faixa de servidão e supressão de vegetação

A faixa de servidão é a área ao longo do traçado sobre a qual a concessionária tem direito de acesso e restrição de uso, dimensionada para preservar as distâncias de segurança. Gerenciá-la significa saber exatamente onde a vegetação cresce em direção aos cabos e priorizar a poda antes que se torne risco. O LiDAR converte essa gestão em dado objetivo: em vez de roçar toda a extensão indistintamente, a equipe atua de forma cirúrgica nos trechos onde a árvore está a poucos metros do condutor.

Esse planejamento reduz custo de campo, minimiza impacto ambiental da supressão e evita interrupções. Mapas de calor de proximidade indicam, por vão e por espécie predominante, quais pontos exigem intervenção imediata e quais podem aguardar o próximo ciclo de manutenção.

Inspeção e prevenção de falhas

Além da vegetação, o LiDAR revela condições estruturais e elétricas que antecedem falhas. A partir da geometria dos condutores é possível estimar a flecha, identificar vãos com folga excessiva ou tensionamento anormal e detectar desvios de alinhamento das torres. Cruzando os dados de diferentes voos ao longo do tempo, a distribuidora acompanha a evolução do ativo e antecipa manutenções, migrando de uma postura corretiva para uma gestão preditiva, essencial em áreas de infraestrutura crítica.

Entregáveis: MDT, perfis e relatórios

Um levantamento LiDAR bem estruturado entrega muito mais do que uma nuvem de pontos. Os produtos típicos de um projeto de linha de transmissão incluem:

• Modelo Digital de Terreno (MDT) do corredor da linha;
• Perfis longitudinais de cada vão, com a catenária e o vão livre cotado;
• Relatório de distâncias mínimas cabo-vegetação, cabo-solo e cruzamentos;
• Mapas temáticos de risco e priorização da supressão vegetal;
• Inventário georreferenciado de torres e estruturas.

Todos os entregáveis são emitidos com responsabilidade técnica (ART/CREA-MG) e acompanham memorial descritivo, dando respaldo formal às decisões de manutenção e aos processos de fiscalização.

Conformidade com a ANEEL e órgãos aeronáuticos

A regulação do setor elétrico exige que as concessionárias mantenham as distâncias de segurança e demonstrem a gestão contínua da faixa de servidão. Relatórios de vão livre e de proximidade de vegetação gerados por LiDAR constituem evidência técnica robusta em auditorias e no atendimento às determinações da ANEEL. Do lado aeronáutico, a operação dos drones da Aero é conduzida com homologação ANAC, autorização de espaço aéreo junto ao DECEA e equipamentos certificados pela ANATEL, assegurando que a coleta de dados seja legal, segura e rastreável.

Perguntas frequentes

O LiDAR mede o vão livre mesmo com a linha energizada?

Sim. O levantamento é feito com o drone a uma distância de segurança dos condutores energizados, sem contato físico. O laser mede remotamente a posição dos cabos e do terreno, permitindo calcular o vão livre da linha de transmissão sem necessidade de desligamento.

Qual a precisão do levantamento?

Com apoio de GNSS RTK e referência no SIRGAS 2000, alcançamos precisão centimétrica na posição dos pontos, suficiente para dimensionar distâncias de segurança e planejar a supressão vegetal com confiabilidade.

O laser realmente enxerga o solo sob a vegetação densa?

Parte dos pulsos atravessa as aberturas do dossel e retorna do solo. Esses últimos ecos são classificados como terreno e permitem gerar o MDT mesmo em trechos de mata, algo que a fotografia isolada não consegue.

Com que frequência devo repetir o levantamento?

Depende do crescimento vegetativo da região e da criticidade da linha. Áreas de mata de rápido crescimento costumam demandar ciclos anuais ou semestrais; corredores urbanos podem ter intervalos maiores. A comparação entre voos orienta esse calendário.

Conclusão

O LiDAR transformou a gestão de linhas de transmissão em uma disciplina baseada em dados precisos: mede o vão livre real, classifica cabos, torres e vegetação, orienta a supressão na faixa de servidão e sustenta a conformidade junto à ANEEL. Com dez anos de atuação, mais de 700 projetos entregues e frota homologada, a Aero Engenharia apoia distribuidoras e transmissoras a antecipar falhas, reduzir custos de manutenção e operar com total segurança. Fale com nossos especialistas e descubra como aplicar o LiDAR nos seus ativos.
