Como É Feito um Levantamento de Cubagem por Drone

Um levantamento de cubagem por drone mede o volume exato de pilhas, cavas e frentes de lavra a partir de fotos aéreas georreferenciadas, com precisão que costuma ficar entre 1% e 3% do volume real. É a forma mais rápida e segura de fechar o balanço de estoque de uma pedreira, uma mina ou um pátio de terraplenagem sem precisar de topógrafo caminhando sobre o material.

O que é cubagem por drone e por que ela substituiu a topografia manual

Cubagem é o cálculo do volume de um material depositado ou movimentado. Numa pedreira de brita em Contagem, por exemplo, é o que diz quantos metros cúbicos de agregado 1 estão parados no pátio no fim do mês. No método antigo, um topógrafo subia na pilha com bastão e prisma, coletava algumas dezenas de pontos e interpolava o resto. O problema é óbvio: uma pilha de 15 metros de altura tem milhares de irregularidades que uns 40 pontos não capturam.

O drone resolve isso pela quantidade de dados. Em um único voo ele registra centenas de fotos que, processadas, viram uma nuvem com milhões de pontos. Onde a topografia clássica mediria 40 posições, o drone mede o equivalente a 4 milhões. O volume deixa de ser uma estimativa e passa a ser uma medição densa da superfície inteira do material.

O planejamento do voo: onde tudo começa

Antes de qualquer decolagem, o trabalho é de escritório. A equipe define a área a ser mapeada, a altura de voo e o percentual de sobreposição das imagens. Esses três parâmetros determinam a qualidade final do resultado.

• Altura de voo: quanto mais baixo, maior a resolução (menor o GSD, o tamanho do pixel no terreno). Para cubagem de agregados costumamos voar entre 80 e 120 metros, o que dá um GSD na casa de 2 a 4 cm por pixel.
• Sobreposição: cada foto precisa cobrir de 70% a 80% da foto anterior (frontal e lateral). Sem essa redundância, o software não consegue reconstruir o relevo em 3D.
• Plano de linhas: o drone segue uma malha automática de faixas paralelas, garantindo que nenhuma parte da pilha fique sem cobertura.

Também é aqui que se checa a regularização do voo. No Brasil, operações com drone respondem à ANAC (cadastro SISANT), ao DECEA (autorização de espaço aéreo pelo SARPAS) e à ANATEL. Uma pedreira perto de aeroporto, por exemplo, exige liberação prévia de espaço aéreo — pular essa etapa é o erro mais comum de quem faz por conta própria.

Pontos de controle: o que garante a precisão

A parte que separa um levantamento profissional de um voo caseiro são os pontos de controle de solo (GCPs). São alvos físicos espalhados pela área e medidos com GPS geodésico (RTK ou PPK) com precisão centimétrica. Eles amarram o modelo 3D às coordenadas reais do terreno.

Sem GCPs, o drone entrega uma superfície bonita, mas que pode estar deslocada verticalmente em 1 a 2 metros — o suficiente para inflar ou reduzir o volume calculado em milhares de metros cúbicos. Numa pilha de 50.000 m³, um erro de escala de 3% representa 1.500 m³ de brita que existem no relatório mas não no pátio, ou vice-versa. Em drones RTK modernos, parte desse controle vem do próprio receptor a bordo, mas a Aero Engenharia mantém pontos de checagem em solo justamente para validar o resultado, não só confiar no equipamento.

O dia do voo: como é a operação em campo

Em campo, a operação de uma área de porte médio (algo entre 20 e 60 hectares) leva de 30 a 90 minutos de voo efetivo, muitas vezes dividido em mais de uma bateria. O piloto remoto acompanha a missão, que roda de forma automática, e monitora vento, bateria e cobertura das imagens.

O que é observado durante a coleta

• Condição de luz — céu encoberto uniforme é melhor que sol forte com sombras duras sobre a pilha.
• Vento — acima de 35 a 40 km/h a operação é interrompida por segurança e qualidade.
• Movimentação no pátio — caminhões e pás carregadeiras precisam parar durante o sobrevoo da pilha, senão aparecem “borrados” no modelo.

Uma vantagem prática enorme: ninguém sobe na pilha. Cubagem manual em frente de lavra ou em pilha instável é uma das tarefas de maior risco de queda e soterramento na mineração. Com drone, o operador fica a dezenas de metros de distância, em solo firme.

Processamento: de fotos a metros cúbicos

Terminado o voo, as imagens entram em software de fotogrametria (como Pix4D, Metashape ou similares). O processo de reconstrução segue uma sequência bem definida:

1. Alinhamento das fotos: o software identifica pontos comuns entre imagens e reconstrói a geometria do voo.
2. Nuvem de pontos densa: gera os milhões de pontos 3D que descrevem a superfície do material.

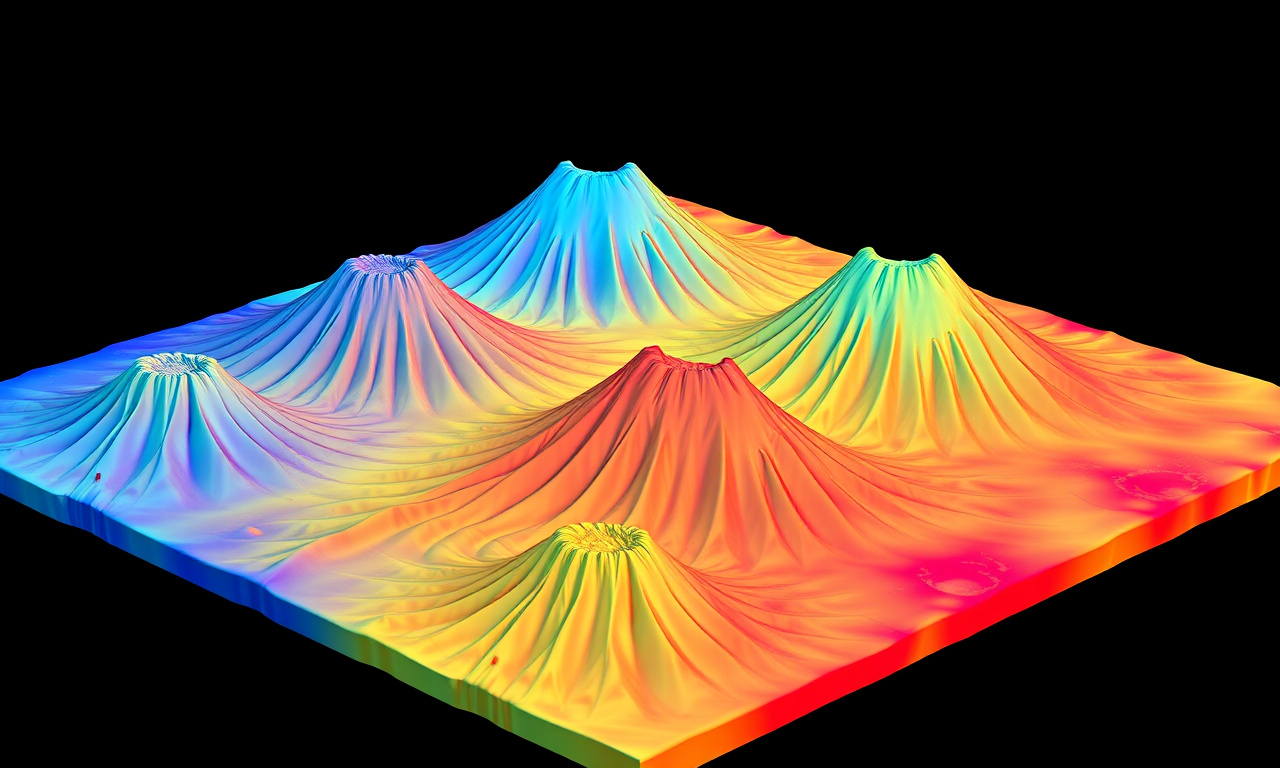

3. Modelo digital de superfície (MDS): a malha contínua do relevo.
4. Cálculo de volume: define-se um plano de base (o “chão” da pilha) e o software soma todo o volume acima dele.

O plano de base é uma decisão técnica importante. Para uma pilha isolada sobre piso plano, usa-se o nível do terreno ao redor. Para uma cava ou um material encostado em talude, define-se uma superfície de referência ou compara-se com um voo anterior (cálculo corte/aterro). É por isso que dois voos no mesmo pátio podem dar números diferentes se a metodologia de base for diferente — a definição do plano precisa ser consistente mês a mês.

O que a empresa recebe no final

O entregável não é só um número. Um levantamento de cubagem bem feito inclui:

• Relatório com o volume de cada pilha ou estoque, em m³, com a metodologia e a precisão estimada.
• Ortomosaico (imagem aérea de alta resolução, corrigida geometricamente) para conferência visual.
• Modelo 3D e curvas de nível da área.
• Comparativos entre voos, quando há histórico, mostrando o quanto o estoque cresceu ou foi consumido no período.

Para uma pedreira ou mineradora, esse relatório vira base de conciliação de estoque, fechamento fiscal e planejamento de lavra. Muitas operações trocaram a cubagem trimestral manual por voos mensais justamente porque o custo por levantamento caiu e a frequência dos dados aumentou. Veja mais sobre a metodologia completa na nossa página de cubagem por drone.

Perguntas frequentes

Qual a precisão real de uma cubagem por drone?

Com pontos de controle e drone RTK, o erro de volume costuma ficar entre 1% e 3%. Isso significa que, numa pilha de 20.000 m³, a incerteza fica na faixa de 200 a 600 m³ — bem abaixo do erro da topografia manual, que frequentemente passa de 5% em pilhas grandes e irregulares.

Quanto tempo leva do voo até o relatório?

O voo de uma área média dura menos de duas horas. O processamento e a análise levam, em geral, de 1 a 3 dias úteis, dependendo do tamanho da área e da quantidade de pilhas a serem calculadas separadamente.

Chuva ou vento atrapalham o levantamento?

Chuva impede o voo, e vento acima de 35 a 40 km/h também. Já o céu encoberto sem chuva é ideal, porque elimina sombras duras. Por isso o agendamento sempre considera a janela climática — em campo, essa flexibilidade evita retrabalho.

Preciso de autorização para voar na minha pedreira?

Sim. A operação exige cadastro do drone na ANAC (SISANT), autorização de espaço aéreo junto ao DECEA e regularidade com a ANATEL. Uma empresa especializada já cuida de toda essa documentação, o que evita multas e interrupções na operação.

Serve para qualquer tipo de material?

Serve para praticamente todo material a céu aberto: brita, areia, minério, carvão, cavaco de madeira, silagem e volumes de corte e aterro em terraplenagem. A única exigência é que a superfície seja visível de cima — material coberto por lona ou dentro de galpão fechado não pode ser medido por fotogrametria aérea.

Conclusão

Fazer cubagem por drone é planejar bem o voo, garantir pontos de controle, coletar imagens com boa sobreposição e transformar tudo em volume por fotogrametria — chegando a estoques com 1% a 3% de precisão, sem risco para ninguém em cima da pilha. Se a sua operação de mineração, agregados ou terraplenagem ainda depende de cubagem manual, a Aero Engenharia pode fazer um voo piloto na sua área e mostrar a diferença nos números. Fale com a nossa equipe ou ligue para (31) 3911-0311 e agende um levantamento.
