Cubagem de Agregados e Pedreiras por Drone

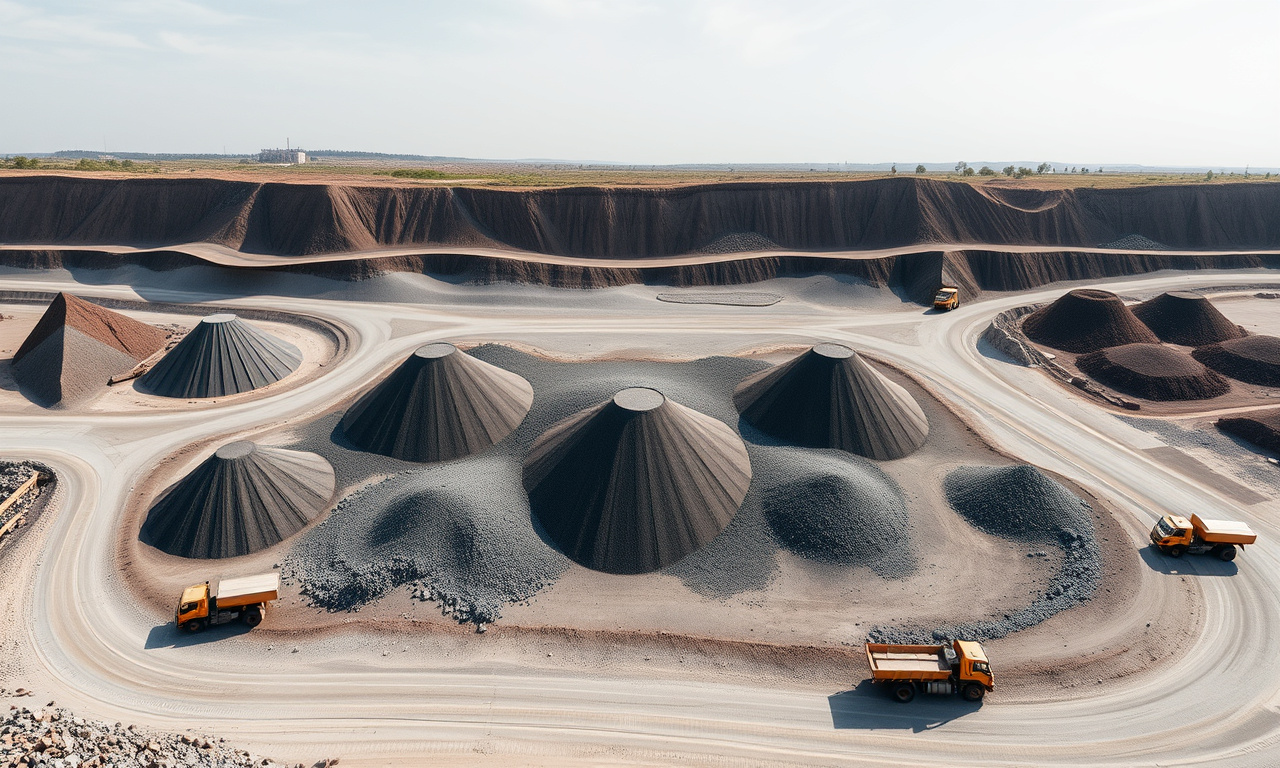

A cubagem de agregados por drone mede o volume de pilhas de brita, areia e rachão em poucas horas, com margem de erro abaixo de 2% e sem tirar a operação de linha. É o método que substituiu a trena, o caminhão de sondagem e o “olhômetro” nas pedreiras que precisam fechar estoque com precisão contábil.

O que é cubagem de agregados e por que ela erra tanto no método manual

Cubar agregado é calcular quanto material existe numa pilha ou numa cava, convertendo a forma tridimensional em metros cúbicos e, depois, em toneladas. Numa pedreira, esse número define o estoque em balanço, o quanto se pode faturar e se a produção do britador bate com o que saiu no caminhão. Quando a conta é feita na mão, o problema não é a matemática, é o modelo: assume-se que a pilha é um cone perfeito ou um trapézio regular, o que quase nunca acontece.

Uma pilha de brita 1 com base irregular, formada por descargas em pontos diferentes ao longo de semanas, tem reentrâncias, cristas duplas e pé alargado que nenhuma fórmula geométrica captura. Levantamentos que comparam a trena com a topografia de precisão em pedreiras brasileiras mostram erros de 8% a 15% no método manual. Numa pilha de 20 mil toneladas de brita, 10% de erro são 2 mil toneladas — a preços de 2025, algo entre R$ 90 mil e R$ 130 mil que aparecem ou somem do balanço sem explicação física.

Como o drone mede o volume de pedreira na prática

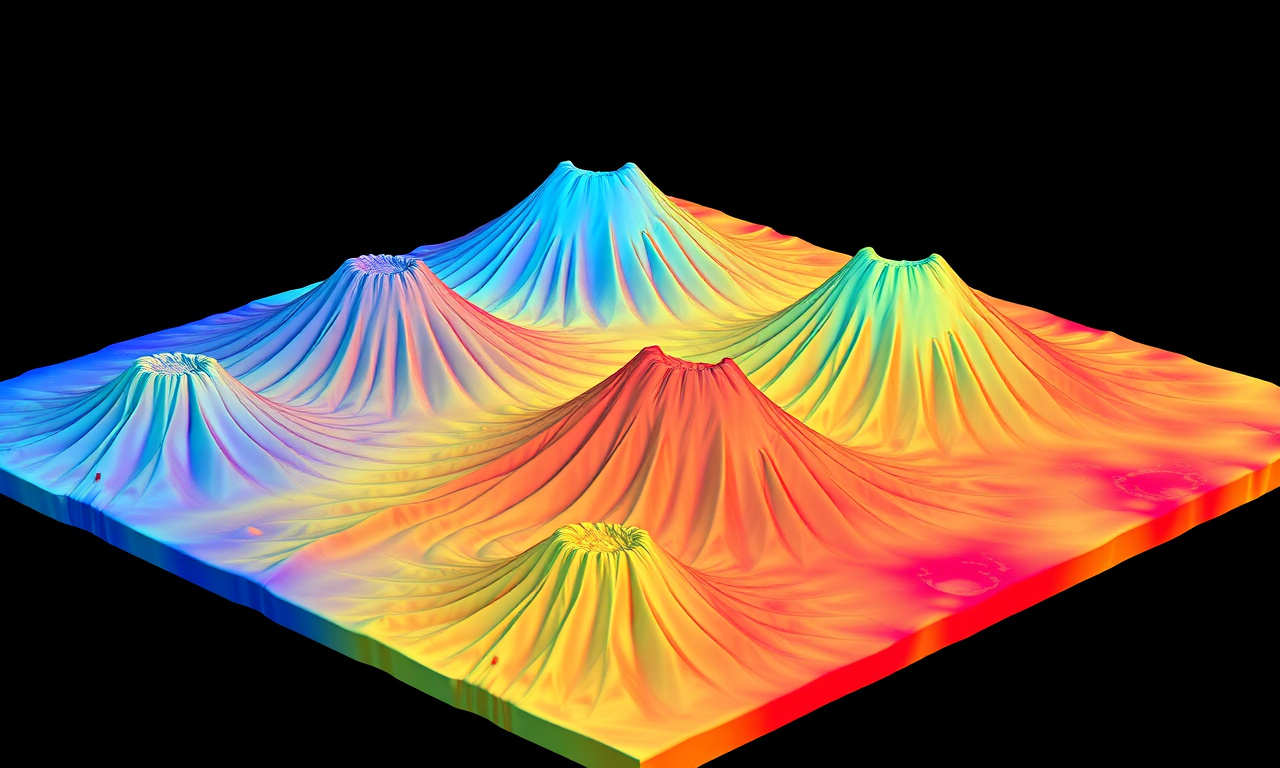

O princípio é a fotogrametria. O drone sobrevoa a área em linhas paralelas e captura centenas de fotos com sobreposição frontal e lateral de 70% a 80%. Cada ponto do terreno aparece em várias imagens, e o software reconstrói a geometria por triangulação, gerando uma nuvem de pontos densa e um modelo de superfície (MDS). Sobre esse modelo, o volume de cada pilha é calculado por integração numérica em relação a um plano de base definido pelo operador.

As etapas de um levantamento típico

• Pré-voo: distribuição de pontos de controle (GCPs) com receptor GNSS RTK/PPK e planejamento das linhas conforme o relevo e as restrições da cava.
• Voo: uma área de 40 hectares é coberta em 25 a 40 minutos, dependendo da altura e da resolução exigida.
• Processamento: ortomosaico, nuvem de pontos e MDS gerados em algumas horas de máquina.
• Cubagem: delimitação de cada pilha, escolha do plano de base e emissão do relatório com volume e tonelagem por densidade do material.

Com RTK ou PPK bem executados, a precisão altimétrica fica na casa de 2 a 5 cm. É essa exatidão vertical, e não a horizontal, que determina a qualidade da cubagem: o volume é sensível à altura da pilha, então errar 5 cm na cota é o que separa um laudo confiável de um número de fachada.

Cubagem de britas: por que o metro cúbico não vira tonelada sozinho

O drone entrega volume; o cliente quer tonelagem. A ponte entre os dois é a densidade aparente da pilha, que muda com granulometria, umidade e grau de compactação. Brita 1 solta costuma ficar entre 1,35 e 1,45 t/m³; areia lavada úmida passa de 1,6 t/m³; rachão empilhado a granel comporta-se de forma diferente de pó de pedra. Usar um valor genérico de tabela é o erro mais comum depois da própria medição geométrica.

Na Aero Engenharia, a recomendação é calibrar a densidade com uma pesagem de referência: cruza-se o volume de uma pilha conhecida com a nota fiscal de balança daquele mesmo material. Feita essa amarração, a conversão volume-tonelada da pedreira inteira ganha rastreabilidade e para de flutuar de auditoria para auditoria.

O que influencia o resultado

• Umidade: chuva na véspera empola areia e pó, alterando densidade e, em excesso, a própria geometria da pilha.
• Vento: acima de 10-12 m/s compromete a estabilidade do voo e a nitidez das fotos.
• Vegetação e água empoçada: distorcem a superfície do modelo e precisam ser filtradas no processamento.
• Plano de base: uma pilha sobre piso irregular exige base modelada, não um plano horizontal único.

Quando a cubagem por drone se paga

O ganho não é só de precisão, é de tempo e segurança. Uma equipe topográfica leva de dois a três dias para cubar um pátio grande com estação total, subindo em pilhas instáveis com risco de escorregamento. O drone faz o mesmo pátio em uma manhã, sem ninguém sobre o material. Para operações que fecham estoque todo mês, ou que precisam de laudo para auditoria, financiamento ou fechamento de safra, o levantamento aéreo costuma sair mais barato por medição do que manter uma turma em campo.

Faz sentido contratar quando há muitas pilhas espalhadas, quando o balanço contábil exige número defensável, quando existe divergência recorrente entre produção declarada e estoque físico, ou quando a segurança não permite acesso a pé às pilhas. Mineradoras, centrais de britagem, usinas de asfalto e obras de terraplenagem que movimentam grandes volumes são o público típico desse serviço. Quem quer entender o método completo pode ver a página de cubagem por drone ou as aplicações em mineração.

O que esperar de um laudo de cubagem sério

Um relatório que serve para auditoria não entrega só um número redondo. Ele mostra o método, os pontos de controle usados, a data e a hora do voo, o plano de base de cada pilha e a densidade aplicada com sua origem. O ortomosaico georreferenciado permite conferir visualmente cada pilha medida, e a nuvem de pontos fica disponível para reprocessamento se alguém questionar o resultado.

• Volume em m³ e tonelagem por pilha, com densidade documentada;
• Ortomosaico e modelo de superfície georreferenciados;
• Registro dos GCPs e da precisão altimétrica alcançada;
• Data, condições do voo e responsável técnico identificado.

Esse nível de detalhe é o que transforma a cubagem de um palpite em prova. Sem ele, o laudo vale o mesmo que a estimativa antiga, só que com aparência tecnológica.

Perguntas frequentes

Qual a precisão real da cubagem por drone?

Com pontos de controle e correção RTK ou PPK, a precisão altimétrica fica entre 2 e 5 cm, o que leva o erro de volume para menos de 2% na maioria das pilhas de agregado. É uma ordem de grandeza melhor do que os 8% a 15% típicos da medição manual com fórmulas geométricas.

Quanto tempo demora para cubar uma pedreira inteira?

Um pátio de 30 a 40 hectares é sobrevoado em uma manhã, e o relatório com volumes e tonelagens costuma sair em um a dois dias úteis, dependendo do número de pilhas e do nível de detalhamento exigido no laudo.

Chuva ou vento atrapalham o levantamento?

Sim. Vento acima de 10-12 m/s e chuva ativa inviabilizam o voo, e a umidade altera a densidade do material. Por isso o voo é agendado em janela de tempo estável, e a densidade é aferida nas condições reais do dia da medição.

O drone converte metros cúbicos em toneladas automaticamente?

O software calcula o volume; a conversão para tonelada depende da densidade de cada material, que idealmente é calibrada contra uma pesagem de balança. Aplicar um valor de tabela sem calibrar é a principal fonte de divergência entre o laudo e o estoque contábil.

O laudo serve para auditoria e balanço contábil?

Serve, desde que traga método, pontos de controle, plano de base, densidade documentada e responsável técnico. Esse conjunto dá rastreabilidade ao número e permite reprocessar a nuvem de pontos caso o resultado seja contestado.

Conclusão

Cubar agregado por drone troca a estimativa por medição: menos gente subindo em pilha instável, menos divergência no balanço e um laudo que aguenta auditoria. Para uma pedreira ou central de britagem que movimenta dezenas de milhares de toneladas, a diferença entre 2% e 12% de erro é dinheiro real todo mês. Fale com a Aero Engenharia pelo contato ou pelo telefone (31) 3911-0311 e agende o levantamento do seu pátio.
