LiDAR na Mineração: Cavas, Taludes e Volumes

O LiDAR na mineração entrega modelos de terreno com precisão centimétrica que permitem medir cavas, monitorar taludes e calcular volumes de estéril e minério em uma fração do tempo do levantamento topográfico convencional. Em operações de grande porte, isso significa fechar o balanço mensal de lavra com dados confiáveis em vez de estimativas.

Por que LiDAR virou padrão na mineração

A topografia de mina sempre foi um gargalo. Uma cava ativa muda de forma todos os dias: bancadas avançam, pilhas de estéril crescem, acessos são reabertos. Levantar tudo isso com estação total ou GNSS RTK a pé exige que o topógrafo circule por áreas de risco, próximas a frentes de desmonte e a equipamentos de carga em movimento. E mesmo assim a densidade de pontos é baixa demais para representar bem um talude irregular.

O sensor LiDAR aerotransportado resolve os dois problemas de uma vez. Montado em drone ou aeronave, ele dispara centenas de milhares de pulsos por segundo e gera nuvens de pontos com densidade de 100 a 400 pontos por metro quadrado sobre a cava inteira. O levantamento que levaria uma semana a pé é concluído em poucas horas de voo, sem ninguém pisando na zona de risco.

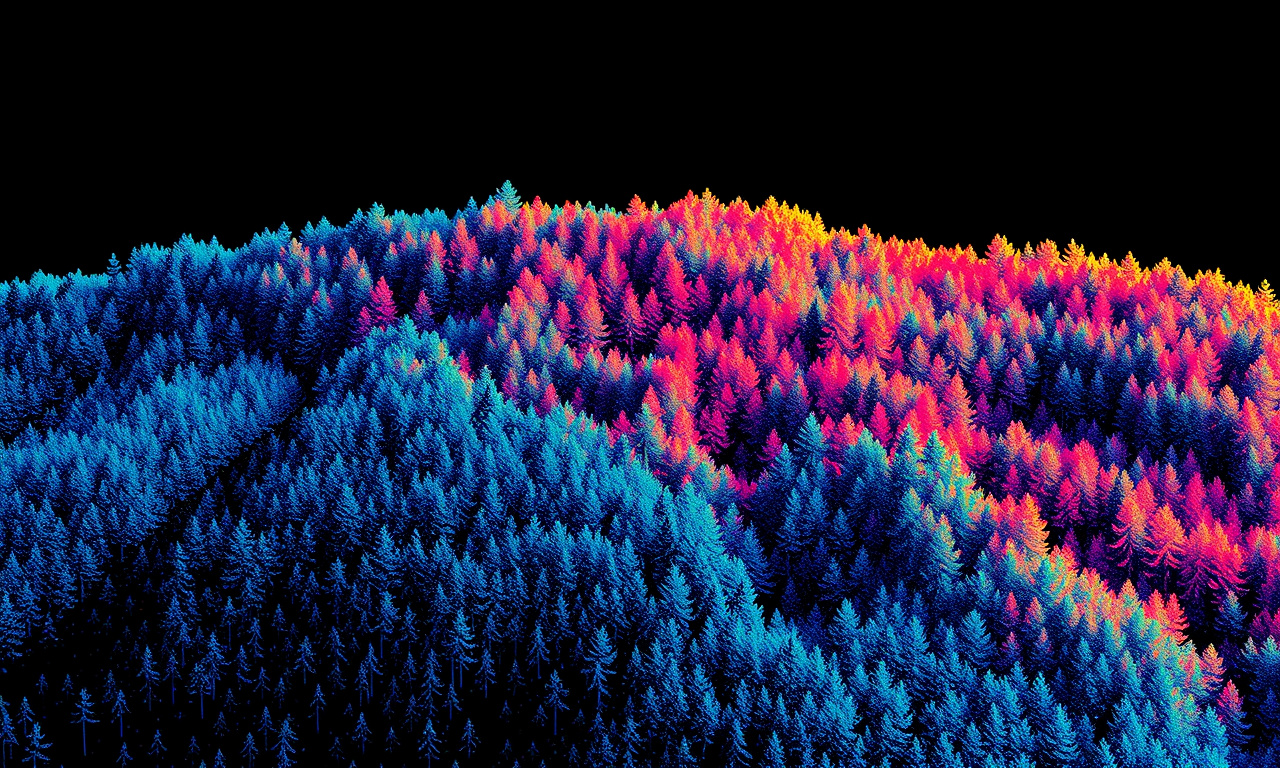

Diferente da fotogrametria pura, o LiDAR penetra a vegetação. Em minas de ferro em Minas Gerais ou de bauxita no Pará, onde há cobertura vegetal nas bordas da lavra e nas áreas de recuperação, o pulso laser encontra o solo entre a folhagem e devolve um modelo digital de terreno limpo. A câmera sozinha só enxerga a copa das árvores.

Mapeamento de cava: da nuvem de pontos ao modelo de lavra

O mapeamento de cava com LiDAR começa com o planejamento de voo sobre o perímetro da mina, incluindo bancadas, rampas de acesso, sump de fundo e as pilhas ao redor. Depois do processamento, a nuvem de pontos georreferenciada vira a base de todo o controle geométrico da operação.

Com esse dado em mãos, a equipe de planejamento consegue:

• Comparar a lavra executada com o projeto de mina e identificar desvios de bancada antes que virem retrabalho.
• Extrair perfis de qualquer seção da cava para conferir altura de bancada, largura de berma e ângulo de face.
• Atualizar o modelo de blocos com a superfície real da semana, alimentando a reconciliação geológica.
• Gerar curvas de nível e ortoimagens para os relatórios exigidos pela ANM e pelos órgãos ambientais.

A precisão típica de um levantamento bem executado fica na faixa de 3 a 5 cm no plano vertical, o suficiente para que a diferença entre dois voos represente movimentação real de material, e não ruído de medição.

Taludes e segurança geotécnica

Depois de Brumadinho e Mariana, o monitoramento geotécnico deixou de ser boa prática para virar exigência de sobrevivência do negócio. O LiDAR entrou nesse contexto como uma ferramenta de leitura densa e recorrente da superfície de taludes e de estruturas de disposição.

Detecção de movimentação por comparação de nuvens

Voando o mesmo talude em datas diferentes e sobrepondo as nuvens de pontos, é possível mapear deslocamentos milimétricos a centimétricos na face. Regiões que abaulam, trincas que abrem e blocos que começam a escorregar aparecem como zonas de mudança no mapa de diferença. Isso complementa os radares de solo e os prismas, oferecendo uma visão de área inteira em vez de pontos isolados.

Ângulo de face e geometria de bancada

A nuvem densa permite medir o ângulo real de cada face de bancada e compará-lo ao parâmetro do projeto geotécnico. Faces mais íngremes do que o previsto são um alerta direto para o setor de geotecnia, e o LiDAR entrega essa informação sobre toda a cava, não só onde alguém foi medir manualmente.

Cálculo de volumes: estéril, minério e pilhas

O cálculo de volume é onde o LiDAR paga o próprio custo mais rápido. Toda mina precisa saber quanto material foi movimentado no mês para fechar produção, reconciliar com a balança e apurar a medição de empreiteiras de terraplenagem. A conta clássica é a diferença entre duas superfícies: o terreno de início de período e o de fim de período.

Um exemplo concreto: numa pilha de estéril de uma mina de ferro na região central de Minas, dois voos com 15 dias de intervalo apontaram 182 mil metros cúbicos movimentados. A medição da empreiteira, feita por contagem de caçambas, indicava 205 mil. A diferença de mais de 10% foi discutida com dado geométrico em mãos, não no achismo. Esse tipo de divergência, repetido mês a mês, custa muito mais do que o levantamento aéreo.

Aplicações típicas do cálculo de volume por LiDAR:

• Medição de produção mensal de lavra (estéril removido e minério lavrado).

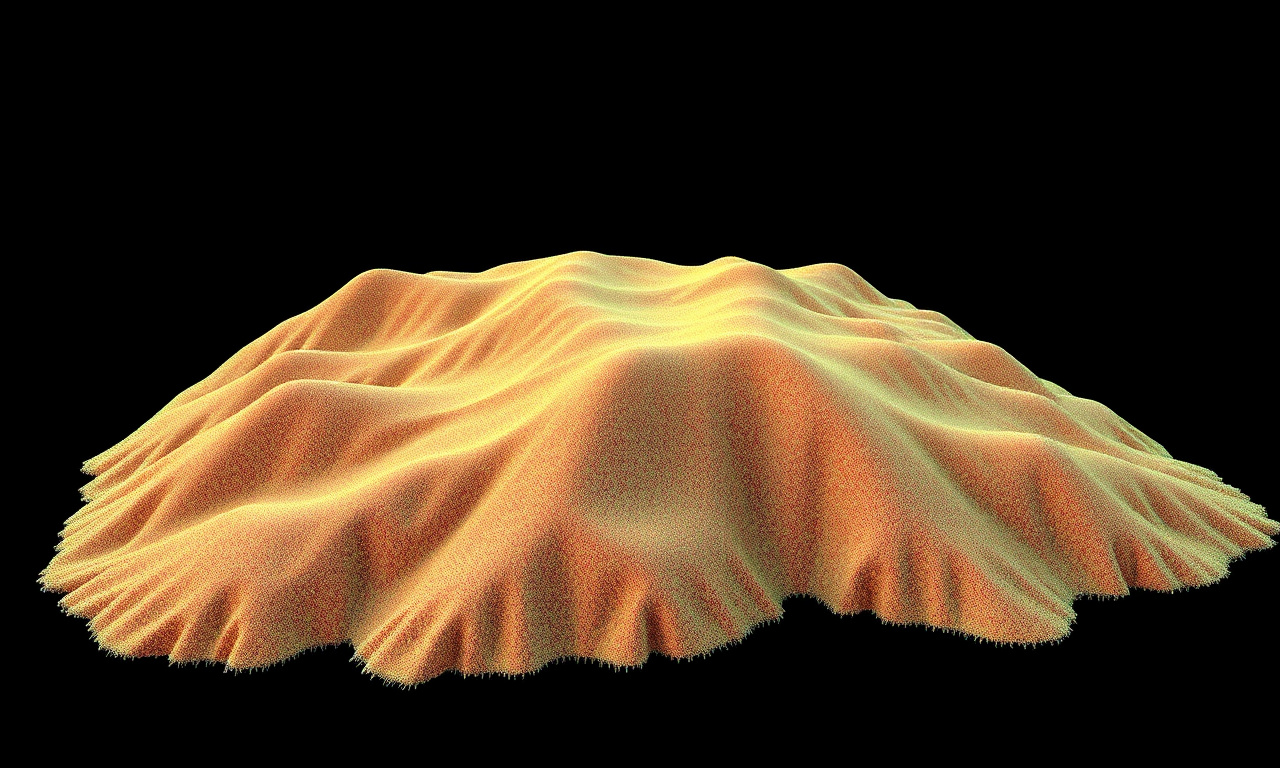

• Inventário de pilhas de minério e de produtos no pátio, para conciliação de estoque.
• Aferição de empreiteiras de terraplenagem e de remoção de estéril.
• Acompanhamento de barragens e pilhas de rejeito filtrado, medindo volume disposto contra a capacidade licenciada.

Como o modelo cobre a área toda, o volume não depende de seções interpoladas a cada 20 metros como no método tradicional. A superfície é real ponto a ponto, o que reduz o erro de interpolação em pilhas de formato irregular.

Drone ou aeronave tripulada: como escolher

A escolha da plataforma depende do tamanho da área e da frequência de repetição. Não existe resposta única, e boa parte do valor de um projeto está em acertar essa definição no começo.

LiDAR embarcado em drone

Ideal para cavas e pilhas de até algumas centenas de hectares, com necessidade de repetição frequente, semanal ou quinzenal. Oferece a maior densidade de pontos e o menor custo por voo em áreas compactas. É a opção mais comum para controle geométrico de mina e monitoramento de taludes específicos.

LiDAR aerotransportado tripulado

Faz sentido para complexos minerários extensos, corredores logísticos, faixas de dutos e áreas de milhares de hectares levantadas de uma vez. Cobre mais território por hora de operação, ainda que com densidade um pouco menor. É a escolha para o mapeamento de base de toda a concessão.

A Aero Engenharia dimensiona a plataforma caso a caso, cruzando área, relevo, cobertura vegetal e a periodicidade que o cliente precisa para a tomada de decisão.

Entregáveis e integração com o fluxo de mina

Um levantamento LiDAR só gera valor quando o dado entra no software que a mina já usa. Por isso os entregáveis vão além da nuvem de pontos bruta.

• Nuvem de pontos classificada (solo, vegetação, estruturas) em formato LAS/LAZ.
• Modelo digital de terreno e modelo digital de superfície em grade regular.
• Curvas de nível e ortomosaico georreferenciado.
• Relatório de volumes e mapa de diferença entre datas.
• Superfícies prontas para importar em Vulcan, Datamine, Surpac, MicroStation e AutoCAD Civil 3D.

Esse pacote conecta o levantamento aéreo diretamente ao planejamento de lavra, à geotecnia e ao controle de produção, sem que a equipe da mina precise reprocessar nada. Vale conhecer também o serviço de mapeamento LiDAR completo para entender a amplitude das aplicações.

Perguntas frequentes

Qual a precisão de um levantamento LiDAR em mina?

Com bom controle de campo e apoio de pontos GNSS, a precisão vertical típica fica entre 3 e 5 cm. Isso é suficiente para que a comparação entre dois voos represente movimentação real de material, e não ruído de medição, viabilizando o cálculo confiável de volumes.

O LiDAR funciona em áreas com vegetação nas bordas da cava?

Sim. É justamente uma das vantagens sobre a fotogrametria. O pulso laser encontra o solo entre a folhagem e, após a classificação da nuvem, gera um modelo de terreno limpo mesmo em áreas de recuperação ambiental ou de mata nas divisas da lavra.

Com que frequência devo refazer o voo?

Depende do objetivo. Para fechamento de produção e reconciliação, o padrão é mensal. Para monitoramento de taludes críticos ou aferição de empreiteiras, quinzenal ou semanal. Cavas com avanço rápido pedem intervalos mais curtos.

O dado do LiDAR substitui o radar de talude?

Não, os dois se complementam. O radar monitora deslocamentos em tempo quase real em pontos definidos, enquanto o LiDAR entrega uma leitura densa de área inteira em datas específicas. Juntos, cobrem tanto o alarme contínuo quanto a análise geométrica ampla.

Os entregáveis funcionam no software que já uso?

Sim. As superfícies e nuvens são exportadas em formatos compatíveis com Vulcan, Datamine, Surpac e AutoCAD Civil 3D, entre outros, prontas para importar sem reprocessamento pela equipe da mina.

Conclusão

Cava, talude e volume são as três medidas que sustentam a segurança e a produção de qualquer mina, e o LiDAR entrega as três com uma densidade e uma velocidade que o método tradicional não alcança. Se a sua operação ainda fecha produção no achismo ou monitora talude só com pontos isolados, vale colocar o número na mesa. Fale com a Aero Engenharia pelo nosso contato ou pelo telefone (31) 3911-0311 e receba uma proposta dimensionada para a sua área.
