MDT e MDS com LiDAR: Terreno Sob a Vegetação

O MDT com LiDAR entrega o modelo do terreno nu, sem árvores nem construções, porque o sensor registra vários retornos por pulso e permite separar o solo de tudo que está acima dele. É essa capacidade de “enxergar” o chão sob a copa da mata que torna a filtragem de nuvem de pontos o passo decisivo de qualquer projeto sério de mapeamento.

MDT e MDS: o que muda na prática

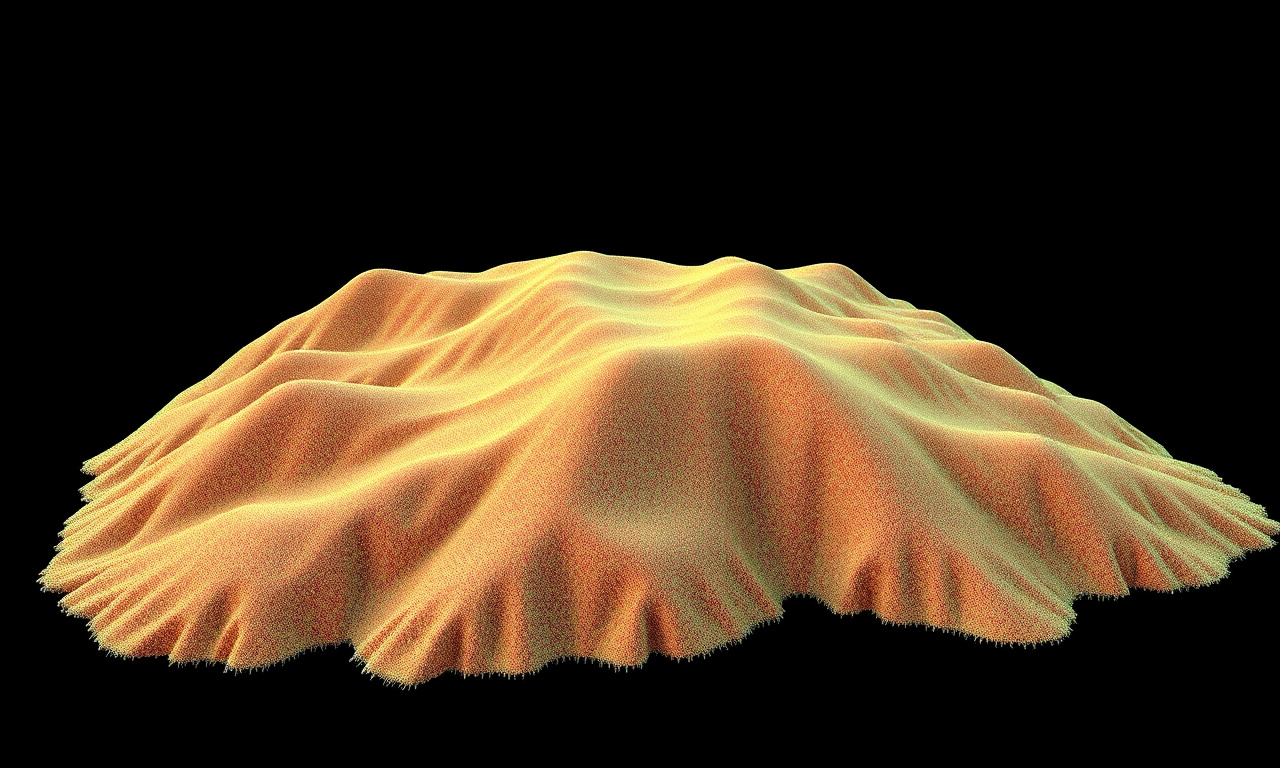

O MDS (Modelo Digital de Superfície) representa tudo que o pulso laser encontra primeiro: telhados, torres, copas de eucalipto, taludes de pilha de minério. Já o MDT (Modelo Digital de Terreno) descreve apenas a superfície do solo, como se você tivesse removido toda a vegetação e as edificações. A diferença entre os dois, ponto a ponto, é a altura da vegetação ou das estruturas — informação que serve tanto para inventário florestal quanto para cálculo de volume.

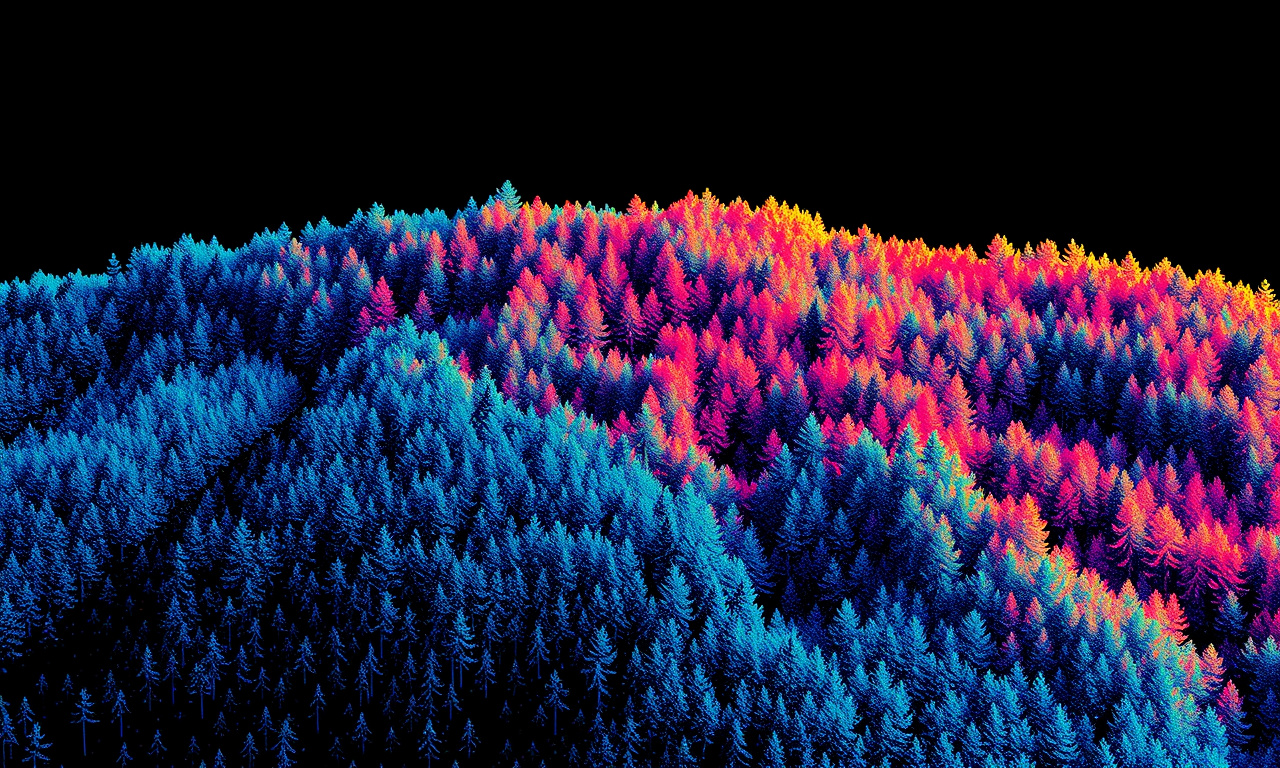

Num levantamento típico de área florestal no interior de Minas ou no oeste da Bahia, o MDS mostra dossel de 18 a 25 metros; o MDT revela o relevo real embaixo. Subtrair um do outro gera o CHM (Modelo de Altura de Copa), base para estimar biomassa e planejar colheita.

• MDS — primeira superfície atingida pelo laser; útil para volumetria de estoques, obstáculos aéreos e modelagem 3D de estruturas.
• MDT — terreno nu; base para drenagem, terraplenagem, projeto viário e cálculo de corte e aterro.
• CHM — MDS menos MDT; altura da vegetação, essencial para o setor florestal.

Por que o LiDAR enxerga o solo sob a vegetação

Um sensor LiDAR aerotransportado dispara centenas de milhares de pulsos por segundo. Cada pulso pode gerar múltiplos retornos: parte da energia reflete na folha mais alta, parte atravessa as frestas do dossel e volta de galhos intermediários, e uma fração chega até o chão e retorna como último retorno. Em floresta densa, apenas 5% a 15% dos pulsos alcançam o solo — mas com densidade de 8 a 20 pontos por metro quadrado, isso ainda são pontos de solo suficientes para reconstruir o relevo.

É aí que o LiDAR se separa da fotogrametria com drone RGB. A câmera só registra o que a luz vê de cima: sob a copa, ela é cega. O laser, por atravessar as aberturas da vegetação, recupera a cota do terreno mesmo onde a floresta é fechada. Por isso, para geração de MDT em áreas com cobertura vegetal, o mapeamento LiDAR é a escolha técnica correta, não uma preferência.

Filtragem de nuvem de pontos: o coração do MDT

Ter pontos de solo na nuvem não basta — é preciso identificá-los e separá-los de tudo o mais. Esse é o trabalho da filtragem de nuvem de pontos, também chamada de classificação. O objetivo é rotular cada ponto: solo, vegetação baixa, vegetação média, vegetação alta, edificação, ruído.

O algoritmo mais consolidado é o de densificação progressiva de TIN (Triangulated Irregular Network), popularizado por Axelsson. Ele começa com os pontos mais baixos de cada célula de uma grade, monta uma malha triangular inicial e vai agregando pontos que respeitam limites de ângulo e distância em relação aos triângulos vizinhos. Parâmetros mal ajustados custam caro: ângulo muito permissivo “sobe” a vegetação rasteira para dentro do terreno; muito restritivo, e você perde a base de um talude íngreme de cava.

Onde a filtragem automática falha

• Vegetação rasteira densa — capim alto e regeneração podem ser confundidos com microrrelevo.
• Taludes e bermas de mineração — quebras bruscas de inclinação enganam o filtro, que tende a suavizar a borda.
• Áreas alagadas e água — o laser é absorvido, gerando vazios que exigem interpolação cuidadosa.
• Pontes e estruturas suspensas — precisam de reclassificação manual para não virarem “terreno”.

Por isso todo MDT confiável passa por uma etapa de edição manual. Na Aero Engenharia, a classificação automática é apenas o ponto de partida: um analista revisa perfis transversais e corrige a classe dos pontos em regiões críticas antes de gerar o modelo final.

Aplicações por setor

O mesmo par MDT/MDS resolve problemas diferentes conforme o cliente. Vale entender o que cada setor extrai do dado.

• Mineração — MDS para volumetria de pilhas e cálculo de avanço de lavra; MDT para projeto de drenagem, monitoramento de taludes e conformidade com o plano de fechamento. Uma medição de volume de estoque que antes levava dias de topografia sai em horas de voo. Veja nossas soluções para mineração.
• Energia — MDT e MDS para estudo de faixa de linhas de transmissão, distância de segurança condutor-vegetação e locação de torres em terreno acidentado.
• Setor florestal — CHM para inventário, estimativa de volume de madeira e planejamento de estradas de colheita respeitando a topografia.
• Infraestrutura — MDT como base de projeto geométrico de rodovias e ferrovias, com cálculo de corte e aterro sobre relevo real.

Do voo ao produto final

Entregar um MDT não é só voar e exportar. O fluxo tem etapas que definem a precisão final, geralmente na casa de 10 a 15 cm em altimetria quando o projeto é bem conduzido.

1. Planejamento — definição de altura de voo, sobreposição de faixas e densidade de pontos conforme a densidade da vegetação.
2. Voo e apoio — coleta LiDAR com pós-processamento GNSS/IMU e pontos de apoio em campo para amarração.
3. Geração da nuvem — cálculo da trajetória e nuvem bruta georreferenciada.
4. Filtragem e classificação — separação de solo, vegetação e estruturas, com revisão manual.
5. Modelagem — interpolação do MDT e do MDS, geração de curvas de nível e produtos derivados.
6. Controle de qualidade — comparação com pontos de checagem independentes e relatório de acurácia.

Perguntas frequentes

Qual a diferença entre MDT e MDS?

O MDS representa a primeira superfície que o laser atinge, incluindo copas de árvores e edificações; o MDT representa apenas o terreno nu, depois de removidos vegetação e construções por meio da filtragem. Um serve para volumetria e obstáculos; o outro, para projeto e cálculo de terraplenagem.

O LiDAR consegue mesmo mapear o solo sob a floresta?

Sim. Como cada pulso gera vários retornos, uma fração atravessa as frestas do dossel e volta do chão. Em mata fechada, mesmo que só 5% a 15% dos pulsos cheguem ao solo, a alta densidade de pontos garante material suficiente para reconstruir o relevo — algo que a fotogrametria com câmera RGB não consegue fazer.

Que precisão altimétrica é possível esperar?

Em projetos bem planejados, com bom apoio de campo e controle de qualidade, é comum alcançar de 10 a 15 cm em altimetria no terreno nu. O número varia com a altura de voo, a densidade da vegetação e a qualidade do georreferenciamento.

Por que a filtragem precisa de revisão manual?

Algoritmos automáticos erram em situações previsíveis: taludes de mineração, vegetação rasteira densa, pontes e áreas alagadas. A revisão manual sobre perfis transversais corrige a classe dos pontos nessas regiões, evitando que o MDT fique com o terreno “inflado” pela vegetação ou com bordas suavizadas indevidamente.

Quanto tempo leva um levantamento?

Depende da extensão e da complexidade. Uma área de algumas centenas de hectares costuma exigir um a dois dias de voo, com o processamento e a classificação levando alguns dias adicionais. O prazo exato sai após avaliarmos o objetivo do projeto e o tipo de cobertura vegetal.

Conclusão

MDT e MDS são dois lados do mesmo dado LiDAR, e a qualidade do terreno sob a vegetação depende diretamente de uma filtragem de nuvem de pontos bem feita — automática no início, criteriosa na revisão. Se o seu projeto de mineração, energia, floresta ou infraestrutura precisa de um modelo de terreno confiável, conheça o serviço de mapeamento LiDAR da Aero Engenharia e fale com nossa equipe pelo (31) 3911-0311 para dimensionar o levantamento.
