Modelagem 3D por Fotogrametria: Da Foto ao Modelo

A modelagem 3D por fotogrametria transforma centenas de fotos aéreas em um modelo tridimensional preciso do terreno, com erro que fica na casa dos 2 a 5 centímetros quando o voo é bem planejado. É a ponte entre a imagem captada pelo drone e a malha que o engenheiro usa para medir volumes, projetar e fiscalizar obras.

O que é modelagem 3D por fotogrametria

Fotogrametria é a ciência de extrair medidas confiáveis a partir de fotografias. Quando o drone sobrevoa uma área capturando imagens com sobreposição, cada ponto do terreno aparece em várias fotos sob ângulos diferentes. O software identifica esses pontos comuns e, por triangulação, calcula a posição de cada um deles no espaço. O resultado é um modelo 3D fotogrametria fiel à realidade — uma reconstrução digital que você pode girar, medir e fatiar como se estivesse com o local na tela.

A grande diferença para uma foto comum é a dimensão. Uma imagem plana mostra como algo parece; o modelo 3D mostra onde cada coisa está, com coordenadas X, Y e Z. Para engenharia, mineração e agronegócio, essa terceira dimensão é o que permite calcular o volume de uma pilha de minério, a inclinação de um talude ou a área exata de uma gleba.

Da foto ao modelo: o passo a passo

O caminho entre apertar o botão de captura e entregar o modelo final tem etapas bem definidas. Pular qualquer uma delas cobra o preço na precisão.

1. Planejamento de voo

Antes de decolar, define-se a altura, a sobreposição frontal e lateral (normalmente 75% e 65%) e o GSD, que é o tamanho que cada pixel representa no terreno. Para um GSD de 2 cm/pixel numa área plana, o drone costuma voar por volta de 90 a 120 metros de altura. Áreas com vegetação alta ou relevo acidentado pedem ajustes.

2. Captura das imagens

O drone percorre a área em linhas paralelas, como quem corta grama. Uma gleba de 100 hectares pode render de 800 a 1.500 fotos, dependendo da altura e da sobreposição. Voos oblíquos, com a câmera inclinada, entram quando o objetivo é reconstruir fachadas e estruturas verticais.

3. Processamento e nuvem de pontos

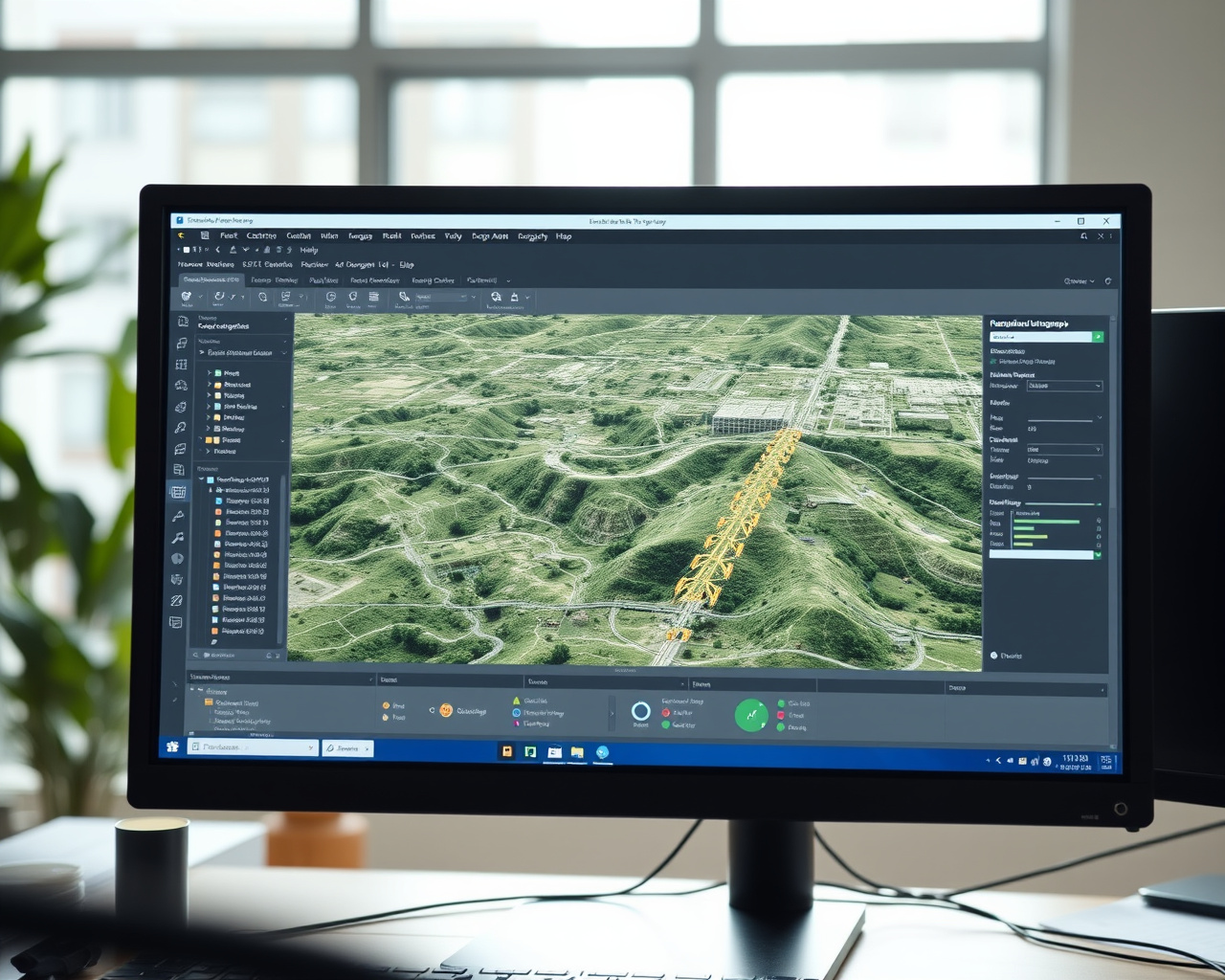

No escritório, softwares como Pix4D, Agisoft Metashape ou RealityCapture alinham as fotos e geram a nuvem de pontos densa — milhões de pontos coloridos flutuando no espaço, cada um com sua coordenada. É a matéria-prima de tudo que vem depois.

4. Geração da malha 3D

A partir da nuvem, o software costura os pontos em triângulos, formando a malha 3D drone (a mesh). Sobre essa superfície é aplicada a textura fotográfica, resultando num modelo que parece uma maquete digital do local. Dessa etapa saem também o ortomosaico e o modelo digital de elevação.

Nuvem de pontos, malha e ortomosaico: entenda a diferença

Esses três produtos costumam ser confundidos, mas cada um serve a um propósito. Saber qual pedir evita retrabalho e gasto desnecessário.

• Nuvem de pontos: a base bruta, ideal para importar em softwares de CAD e BIM e extrair seções e curvas de nível.
• Mesh fotogrametria (malha): a superfície contínua com textura, usada para visualização, cálculo de volume e inspeção visual detalhada.
• Ortomosaico: a imagem 2D corrigida geometricamente, sem distorção de perspectiva, perfeita para medir distâncias e áreas em planta.

Num levantamento de mina a céu aberto, por exemplo, a mesh fotogrametria dá o volume das pilhas, o ortomosaico serve para o mapa de avanço da lavra e a nuvem de pontos alimenta o projeto de bancadas no software da equipe de planejamento.

Precisão: o papel dos pontos de controle

Um modelo bonito na tela não vale nada se estiver deslocado no mundo real. É aí que entram os pontos de controle no solo, os chamados GCPs. São alvos marcados no terreno e medidos com GPS geodésico (RTK ou PPK), que amarram o modelo às coordenadas oficiais.

Sem GCPs, um voo comum pode acumular erro de 1 a 3 metros na altimetria. Com uma boa distribuição de pontos de controle — algo como 5 a 10 GCPs bem espalhados numa área média — o erro cai para 2 a 5 cm. Para medição de volume de estéril em mineração ou terraplenagem em construtoras, essa diferença representa milhares de reais em cada medição. Quando o serviço envolve decisão de contrato, a Aero Engenharia dimensiona a quantidade de GCPs de acordo com a exigência de precisão de cada projeto.

Vale lembrar: precisão é diferente de resolução. Um GSD baixo (imagem detalhada) melhora a nitidez, mas quem garante a exatidão das medidas é o controle de solo bem feito.

Aplicações práticas por setor

O modelo 3D deixou de ser um luxo visual e virou ferramenta de decisão em vários setores. Alguns usos que aparecem no dia a dia dos nossos clientes:

• Mineração: medição de volume de pilhas e cava, cálculo de estéril e minério movimentado, monitoramento de taludes e barragens. Um levantamento mensal substitui semanas de topografia manual em áreas de risco.
• Construção civil e infraestrutura: volume de corte e aterro em terraplenagem, acompanhamento de avanço de obra, verificação de projeto contra o executado (as-built).
• Agronegócio: modelagem de relevo para projetos de irrigação e drenagem, sistematização de terreno, cálculo de curvas de nível para plantio em nível.
• Meio ambiente: mapeamento de áreas degradadas, cálculo de volume de material em recuperação e documentação de licenciamento.

Em todos esses casos, o modelo entra como parte do serviço de aerofotogrametria com drones, que reúne captura, processamento e entrega dos produtos finais.

Formatos de entrega e integração

O modelo só cumpre seu papel se abrir no software que a equipe de engenharia já usa. Por isso a entrega costuma vir em vários formatos, cada um pensado para um destino.

• LAS/LAZ: nuvem de pontos para AutoCAD Civil 3D, Global Mapper e afins.
• OBJ/FBX/PLY: malha texturizada para visualização e BIM.
• GeoTIFF: ortomosaico e modelo digital de elevação georreferenciados.
• DXF/DWG: curvas de nível e feições vetorizadas prontas para o projeto.

A boa prática é combinar o formato antes do voo. Uma construtora que trabalha com fluxo BIM vai querer a malha em OBJ e as curvas em DWG; uma mineradora costuma priorizar a nuvem em LAZ e o ortomosaico em GeoTIFF.

Perguntas frequentes

Qual a precisão de um modelo 3D por fotogrametria com drone?

Com planejamento de voo adequado e pontos de controle no solo medidos por GPS geodésico, o modelo costuma atingir de 2 a 5 cm de precisão horizontal e vertical. Sem controle de solo, o erro pode chegar a alguns metros, principalmente na altimetria.

Quanto tempo leva para gerar o modelo?

O voo de uma área de 50 a 100 hectares leva poucas horas em campo. O processamento das imagens em nuvem de pontos e malha varia de algumas horas a 1 ou 2 dias, conforme o volume de fotos e a resolução exigida. Projetos com prazo apertado podem ter processamento priorizado.

Fotogrametria substitui o levantamento com LiDAR?

Nem sempre. A fotogrametria é excelente para superfícies expostas e tem ótimo custo-benefício. Já o LiDAR consegue penetrar vegetação densa e mapear o solo sob a mata, sendo mais indicado em áreas florestadas. A escolha depende do terreno e do objetivo do levantamento.

Dá para calcular volume direto no modelo?

Sim. Com a malha ou a nuvem de pontos georreferenciada, é possível medir o volume de pilhas, cavas, cortes e aterros com precisão centimétrica. Basta definir a base de referência e o software calcula o volume entre a superfície e esse plano.

Que informações preciso passar para orçar o serviço?

Basicamente a localização e o tamanho da área, o produto desejado (nuvem, malha, ortomosaico, curvas de nível), a precisão exigida e o formato de entrega. Com isso já é possível dimensionar o voo, a quantidade de pontos de controle e o prazo.

Conclusão

Transformar fotos aéreas em um modelo 3D confiável é menos sobre equipamento caro e mais sobre método: voo bem planejado, controle de solo rigoroso e entrega no formato certo para quem vai usar o dado. Quando esses três pilares se encontram, o modelo deixa de ser uma imagem bonita e passa a ser base de decisão para volume, projeto e fiscalização. Se você precisa de um modelo 3D preciso para sua obra, mina ou propriedade, fale com a equipe da Aero Engenharia ou ligue para (31) 3911-0311 e receba um orçamento sob medida.
