Monitoramento de Barragens e Taludes por Drone

O monitoramento de barragens e taludes por drone identifica trincas, recalques e infiltrações semanas antes de uma inspeção convencional, com precisão centimétrica e sem expor equipes a áreas de risco. Para mineradoras, consultorias ambientais e órgãos fiscalizadores, isso significa decisão baseada em dado atual, não em relatório de seis meses atrás.

Por que o drone mudou a inspeção de barragens

A inspeção tradicional de uma barragem de rejeito depende de topografia por estação total, prumo em pontos de controle e caminhamento de técnicos sobre a crista e os taludes. É um trabalho lento: mapear um talude de 30 metros de altura por 400 de extensão pode consumir dois ou três dias de campo, e ainda assim cobre apenas os pontos onde alguém conseguiu chegar com segurança.

Com uma aeronave equipada com câmera de alta resolução e GNSS RTK, a mesma área é levantada em 40 a 60 minutos de voo, gerando dezenas de milhares de pontos por metro quadrado. O resultado não é uma foto bonita: é um modelo digital de superfície georreferenciado com acurácia de 2 a 5 centímetros, do qual saem curvas de nível, volumes e comparações temporais.

Esse ganho de escala muda a lógica. Em vez de medir um punhado de marcos superficiais a cada trimestre, a equipe passa a comparar a superfície inteira do maciço entre dois voos e enxergar exatamente onde o terreno se moveu — e quanto.

O que o drone consegue detectar

O valor está nas anomalias que aparecem antes de virarem problema estrutural. Com voos periódicos e sensores adequados, é possível acompanhar sinais que a Política Nacional de Segurança de Barragens exige monitorar.

• Recalques e deslocamentos: comparação entre modelos de dois voos revela afundamento ou avanço do talude na casa do centímetro.
• Trincas e feições de ruptura: a ortofoto em resolução de 1 a 2 cm/pixel mostra fissuras na crista que passam despercebidas a olho nu do solo.
• Surgências e áreas úmidas: sensor térmico acusa diferenças de temperatura onde há percolação de água pelo maciço.
• Erosão e carreamento: voos após chuvas fortes quantificam a perda de material em sulcos e ravinas.
• Cobertura vegetal e estabilidade da berma: índices multiespectrais indicam estresse na vegetação que protege o talude.

Sensores e tecnologias empregadas

Não existe um único sensor que faça tudo. A escolha depende do que a barragem precisa vigiar e do orçamento do programa de monitoramento.

Fotogrametria RTK

É a base da maioria dos serviços. A câmera capta imagens com sobreposição alta e, com correção GNSS em tempo real, dispensa boa parte dos pontos de apoio no solo. Entrega ortofoto, modelo digital de superfície e nuvem de pontos com precisão suficiente para análise volumétrica de rejeito.

LiDAR aerotransportado

Quando o talude tem cobertura vegetal densa, o LiDAR penetra entre a folhagem e mapeia o terreno real sob a mata. É mais caro que a fotogrametria, mas indispensável em barragens antigas ou desativadas onde o mato tomou conta do maciço.

Sensor termográfico e multiespectral

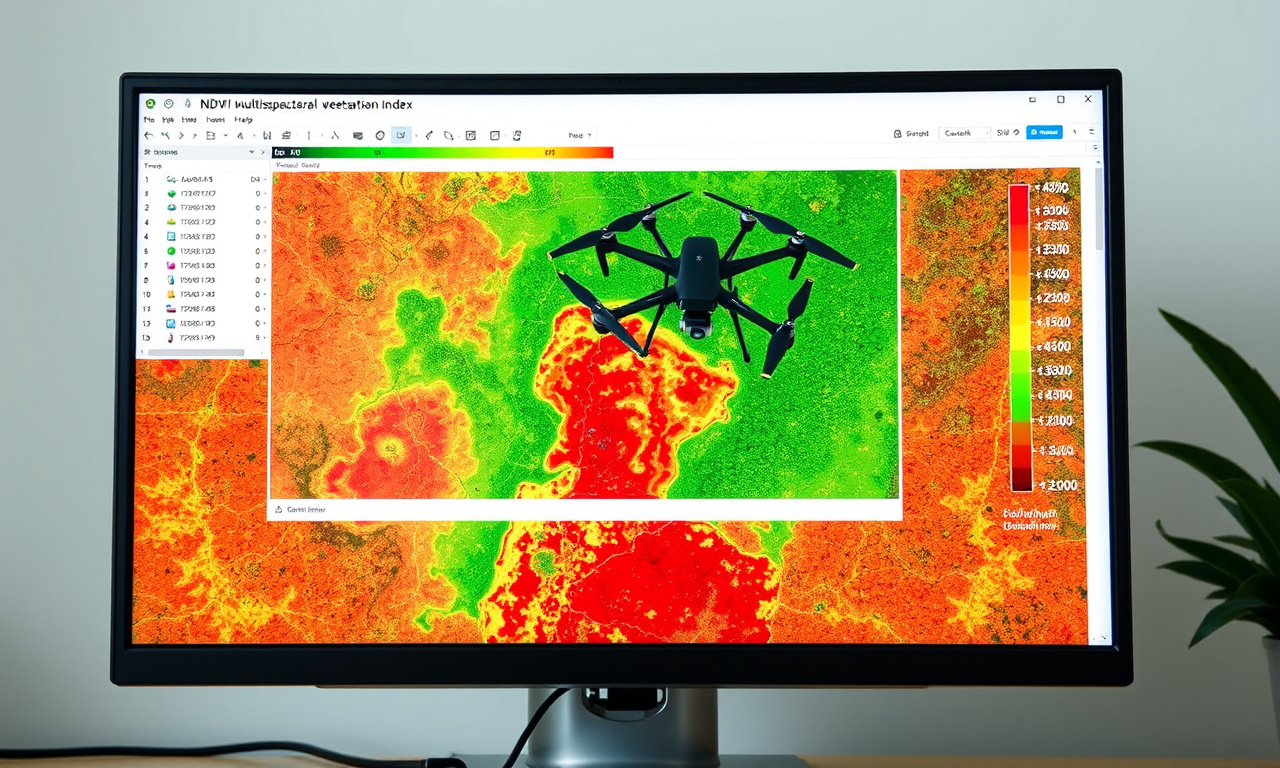

O termográfico revela pontos de umidade e possíveis surgências invisíveis na luz visível. O multiespectral acompanha a saúde da vegetação de proteção, um indicador indireto de estabilidade. Em programas mais completos, os três tipos de dado se combinam sobre a mesma base georreferenciada.

Como funciona um programa de monitoramento periódico

Um voo isolado tira uma fotografia do momento. O que protege a estrutura é a série temporal — voos repetidos no mesmo padrão, que permitem medir movimento. Na prática, a Aero Engenharia estrutura o trabalho em ciclos previsíveis.

• Marco zero: primeiro levantamento detalhado, com pontos de apoio materializados no terreno para amarrar todos os voos futuros ao mesmo referencial.
• Voos periódicos: frequência mensal, trimestral ou conforme o nível de emergência da barragem definido no plano de segurança.
• Voos extraordinários: disparados após eventos de chuva intensa, sismo ou qualquer alerta da instrumentação instalada.
• Análise comparativa: cada novo modelo é subtraído do anterior, gerando mapas de deslocamento que a equipe de geotecnia interpreta.
• Relatório e alerta: os deslocamentos acima do limiar previamente definido acionam comunicação imediata ao responsável técnico.

Um ponto que costuma passar despercebido: a consistência do processo importa mais que a tecnologia de ponta. Voar sempre na mesma altura, com o mesmo plano de voo e o mesmo referencial é o que garante que uma diferença de 4 centímetros entre dois modelos seja movimento real do talude, e não ruído de medição.

Conformidade com a legislação brasileira

A Política Nacional de Segurança de Barragens (Lei 12.334/2010, atualizada pela Lei 14.066/2020) e as resoluções da ANM apertaram as exigências de monitoramento, sobretudo após Mariana e Brumadinho. Barragens a montante tiveram prazo para descaracterização, e todas as estruturas classificadas precisam de acompanhamento documentado.

O levantamento por drone se encaixa nesse contexto porque produz evidência objetiva e datada: cada voo fica arquivado com data, hora, coordenadas e acurácia declarada. Em uma auditoria da ANM ou em processo junto ao órgão ambiental estadual, ter um histórico de modelos comparáveis é muito mais defensável do que planilhas de leitura manual. Vale lembrar que o drone complementa a instrumentação de campo — piezômetros, marcos superficiais, medidores de nível d’água — e não a substitui.

Benefícios práticos e ordem de custo

Além da segurança, o argumento financeiro pesa. Reduzir a exposição de técnicos a taludes instáveis já evita acidentes de trabalho e passivos trabalhistas. Somam-se a isso outros ganhos concretos.

• Velocidade: uma barragem que exigia três dias de topografia é levantada em uma manhã, liberando a equipe para análise.
• Cobertura total: nenhuma faixa do maciço fica sem medição por ser inacessível a pé.
• Rastreabilidade: o acervo de voos vira memória técnica da estrutura, útil por anos.
• Detecção precoce: antecipar um recalque em semanas dá tempo para intervenção antes que ele evolua.

Sobre custo, um programa de monitoramento por drone de uma barragem de porte médio costuma custar uma fração do que sai a mesma frequência de levantamentos com topografia terrestre convencional, quando se considera o valor-hora de equipes em campo por vários dias. O número exato depende da área, da frequência dos voos e dos sensores contratados.

Perguntas frequentes

Com que frequência devo voar minha barragem?

Depende da categoria de risco e do dano potencial associado da estrutura. Barragens em nível de emergência ou com histórico de movimentação pedem voos mensais ou até quinzenais; estruturas estáveis de baixo risco podem operar bem com ciclo trimestral, sempre com voos extraordinários após chuvas intensas ou qualquer alerta da instrumentação.

O drone substitui os piezômetros e marcos superficiais?

Não. O drone mede a superfície do maciço com cobertura total, enquanto piezômetros medem pressão de poro internamente e marcos dão leituras pontuais de altíssima precisão. As tecnologias são complementares: juntas formam um sistema de monitoramento redundante, que é justamente o que a boa prática geotécnica recomenda.

Qual a precisão real do levantamento?

Com fotogrametria RTK e pontos de apoio bem materializados, a acurácia planialtimétrica fica entre 2 e 5 centímetros. Isso permite detectar deslocamentos verticais na casa do centímetro na comparação entre dois voos, desde que o padrão de aquisição seja mantido rigorosamente igual entre as campanhas.

É preciso autorização para voar sobre a barragem?

Sim. A operação segue as regras da ANAC e o cadastro do drone, além do plano de voo aprovado no sistema da DECEA quando aplicável. Em barragens dentro de áreas industriais, some-se a autorização interna de segurança do site. Uma empresa especializada já conduz toda essa parte regulatória como rotina do serviço.

Quanto tempo até receber os relatórios após o voo?

O processamento dos dados e a análise comparativa costumam levar de três a sete dias úteis, dependendo do volume de dados e da complexidade da estrutura. Em situações de alerta, é possível priorizar o processamento e entregar uma leitura preliminar de deslocamentos em 24 a 48 horas.

Conclusão

Monitorar barragens e taludes por drone deixou de ser diferencial e virou parte esperada de qualquer programa sério de segurança geotécnica no Brasil — mais rápido, mais abrangente e mais defensável diante da fiscalização do que a inspeção puramente terrestre. Se você é responsável por uma estrutura que precisa de acompanhamento contínuo, vale conhecer como a solução de monitoramento ambiental com drones da Aero Engenharia se adapta ao seu plano de segurança. Fale com nossa equipe ou ligue (31) 3911-0311 para desenhar o programa de voos da sua barragem.
