Superfície de Referência na Cubagem por Drone

A superfície de referência na cubagem por drone é o plano ou modelo que define onde o volume começa a ser contado, e escolher errado pode gerar diferenças de milhares de metros cúbicos numa mesma pilha. Ela é a base sobre a qual o software calcula a altura de cada ponto do monte e, por consequência, o número que vai para o seu balanço.

O que é a superfície de referência na cubagem

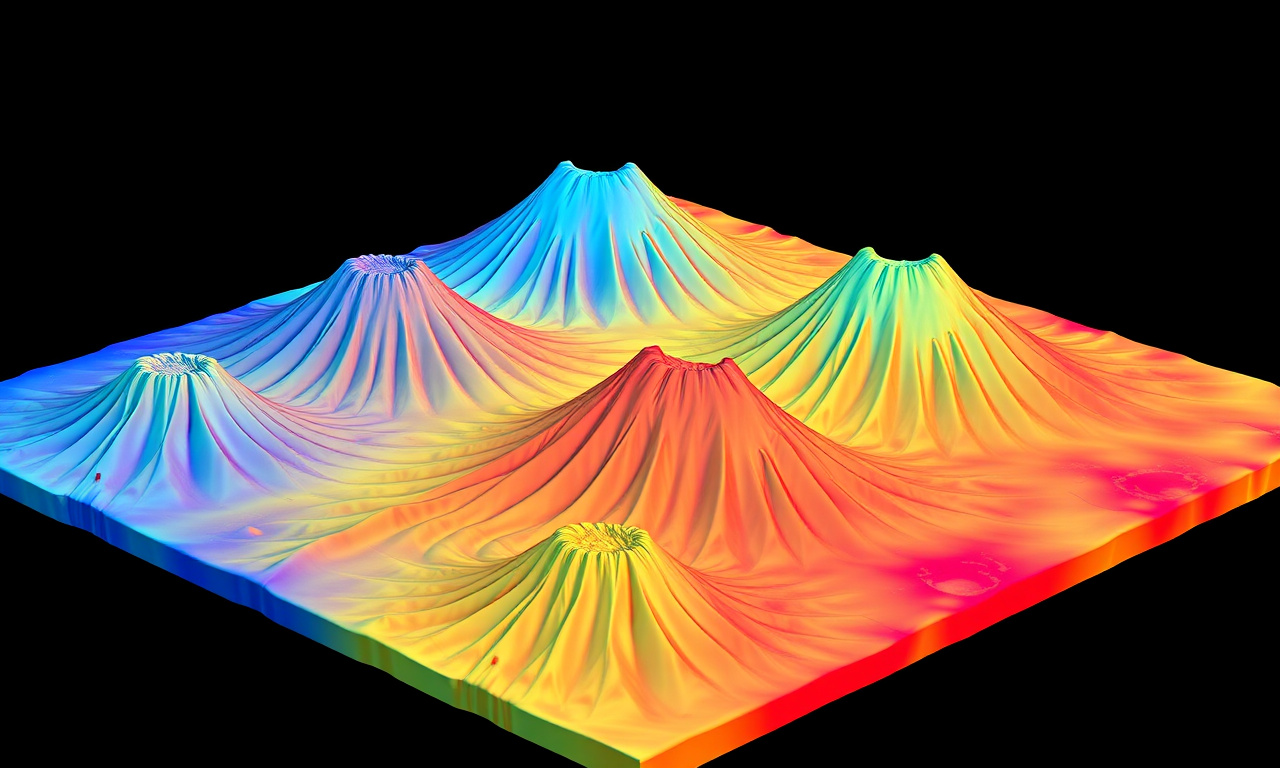

Quando um drone levanta uma pilha de minério, brita ou grãos, ele gera uma nuvem de pontos com a forma real do material. Para transformar essa forma em volume, o software precisa saber contra o que medir. Esse “chão de referência” é a superfície de referência: cada ponto do topo da pilha é comparado com a cota correspondente da base, e a soma dessas alturas multiplicada pela área resulta no volume.

Na prática, o mesmo levantamento pode devolver 48.000 m³ ou 52.000 m³ dependendo de qual base você adota. Não é erro do drone nem do processamento: é decisão de metodologia. Por isso a Aero Engenharia trata a definição da superfície de referência como a primeira conversa técnica de qualquer contrato de cubagem, antes mesmo do primeiro voo.

Tipos de plano de referência para volume

Existem três abordagens principais, e cada uma responde a uma pergunta diferente sobre a pilha.

• Plano horizontal fixo: uma cota única (por exemplo, 812,00 m) serve de piso para toda a pilha. Simples e rápido, funciona bem quando o terreno é realmente plano e nivelado, como um pátio de concreto ou uma laje.
• Base por triangulação (best-fit): o software liga os pontos do pé da pilha e cria um plano inclinado que acompanha a caída do terreno. É o mais usado em pátios abertos, onde o piso tem leve declive para drenagem.
• Superfície de terreno anterior (DTM base): usa um levantamento do terreno vazio, feito antes de formar a pilha. É o método mais preciso, porque reconstrói exatamente o solo que está escondido embaixo do material.

A escolha não é estética. Em uma pedreira de agregados com pátio em declive de 3%, adotar um plano horizontal em vez da triangulação pode inflar o volume em 6% a 9%, porque o software passa a “contar” o vão de ar que existe entre o plano imaginário e o piso real.

Como definir a base da pilha corretamente

A base da pilha é a linha onde o material encosta no chão. Marcar esse contorno bem é o que separa uma cubagem confiável de um chute caro. Alguns cuidados fazem toda a diferença.

Delimitar o pé do monte com clareza

O contorno da base deve seguir a real transição entre material e piso. Quando há espalhamento, poeira ou material fino escorrido, o pé da pilha “vaza” e o operador precisa decidir onde termina o produto vendável e onde começa a sujeira. Um limite mal traçado joga volume a mais ou a menos direto no resultado.

Cuidar da vegetação e de obstáculos

Mato alto, equipamentos parados e caminhões dentro da área de voo distorcem a superfície de referência. Antes do levantamento vale limpar o entorno da pilha ou, no processamento, filtrar esses pontos para que não entrem no cálculo da base.

Amarrar a cota com pontos de controle

Alvos de controle (GCPs) medidos com GNSS RTK garantem que a cota da base seja a mesma em levantamentos diferentes. Sem essa amarração, uma medição de janeiro e outra de março podem estar deslocadas em 10 ou 15 cm na vertical, o que numa área de 2.000 m² já significa centenas de metros cúbicos de diferença fantasma.

Erros comuns que distorcem o volume

A maior parte das divergências entre a cubagem por drone e o controle contábil do cliente vem de decisões sobre a base, não do voo. Os problemas mais frequentes são:

• Misturar métodos entre medições: usar plano horizontal num mês e triangulação no outro cria uma variação que parece consumo ou produção, mas é só troca de metodologia.
• Ignorar o terreno original: em pilhas sobre solo natural irregular, sem DTM base, o software presume um chão plano que não existe.
• Base contaminada por material antigo: quando a pilha nunca zera, resta uma camada residual que fica embaixo e “some” da contagem se a base for redesenhada por cima dela.
• Talude coberto por pó: excesso de finos no pé da pilha empurra o contorno para fora e engorda o volume.

O antídoto é padronização: definir a superfície de referência uma vez, documentar e repetir exatamente o mesmo procedimento em todos os ciclos. Assim, a variação medida vira informação de gestão, e não ruído.

A superfície de referência em cada setor

Cada operação pede um tratamento próprio da base, e reconhecer isso evita retrabalho.

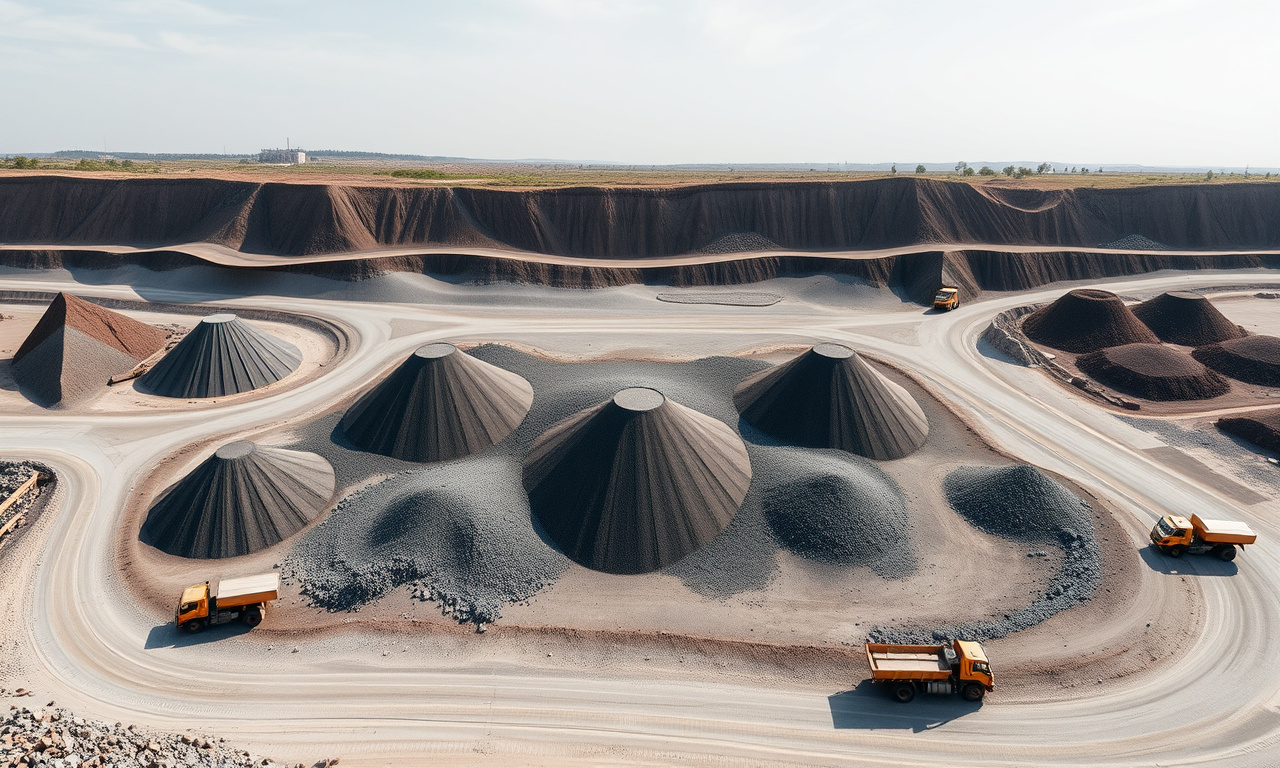

Na mineração, pilhas de ROM e de produto ficam sobre praças de solo compactado que mudam de cota ao longo do tempo. Aqui o DTM base periódico costuma compensar, porque garante rastreabilidade entre o volume declarado e o pátio real. Conheça as aplicações em soluções para mineração.

Em agregados e pedreiras, os pátios pavimentados com leve declive pedem triangulação da base, e a alta rotatividade das pilhas exige um contorno de pé bem disciplinado. No agronegócio, pátios de fertilizante e grãos a granel dentro de galpões precisam separar a base do produto do piso do barracão. Na terraplenagem, a lógica se inverte: a superfície de referência costuma ser o projeto ou o greide anterior, para medir corte e aterro entre duas datas.

Perguntas frequentes

Qual superfície de referência dá o volume mais preciso?

O DTM base, feito com o levantamento do terreno vazio antes de formar a pilha, é o mais preciso, porque reconstrói o solo real escondido embaixo do material. Quando não há esse dado, a triangulação do pé da pilha é a alternativa mais confiável para pátios com declive.

Posso trocar de método entre uma medição e outra?

Não é recomendável. Trocar de plano horizontal para triangulação, por exemplo, muda o volume mesmo que a pilha não tenha mexido. Para acompanhar consumo ou produção com segurança, mantenha a mesma superfície de referência em todos os ciclos.

Preciso de pontos de controle para definir a base?

Sim, sempre que quiser comparar levantamentos ao longo do tempo. Os alvos medidos com GNSS RTK amarram a cota da base e evitam deslocamentos verticais entre medições, que numa área grande viram diferenças de centenas de metros cúbicos.

Como saber onde termina a pilha e começa a sujeira?

Essa decisão é feita no traçado do contorno da base, com base no que é produto vendável. Poeira, finos escorridos e material espalhado devem ficar de fora do polígono. Um critério documentado, repetido em todas as medições, mantém o número consistente.

A cubagem por drone bate com a balança?

Quando a superfície de referência está bem definida e a densidade do material é conhecida, a diferença costuma ficar em 1% a 3%. Divergências maiores quase sempre apontam para base mal traçada, densidade desatualizada ou material residual não contabilizado.

Conclusão

A superfície de referência é a decisão silenciosa que define se a sua cubagem por drone vira um número confiável ou uma fonte de discussão a cada fechamento. Escolher o método certo para a base, amarrar a cota com pontos de controle e repetir o procedimento em todos os ciclos é o que garante volumes comparáveis mês a mês. Quer entender qual base faz sentido para as suas pilhas? Veja o serviço completo de cubagem por drone ou fale com o time da Aero Engenharia pelo contato para uma avaliação técnica pelo (31) 3911-0311.
