MDT e MDS: Modelos Digitais de Terreno e Superfície

O MDT (Modelo Digital de Terreno) representa o relevo do solo já sem árvores, telhados ou postes, enquanto o MDS (Modelo Digital de Superfície) registra tudo o que existe sobre o chão. Entender essa diferença é o primeiro passo para pedir o levantamento certo e evitar retrabalho em obra.

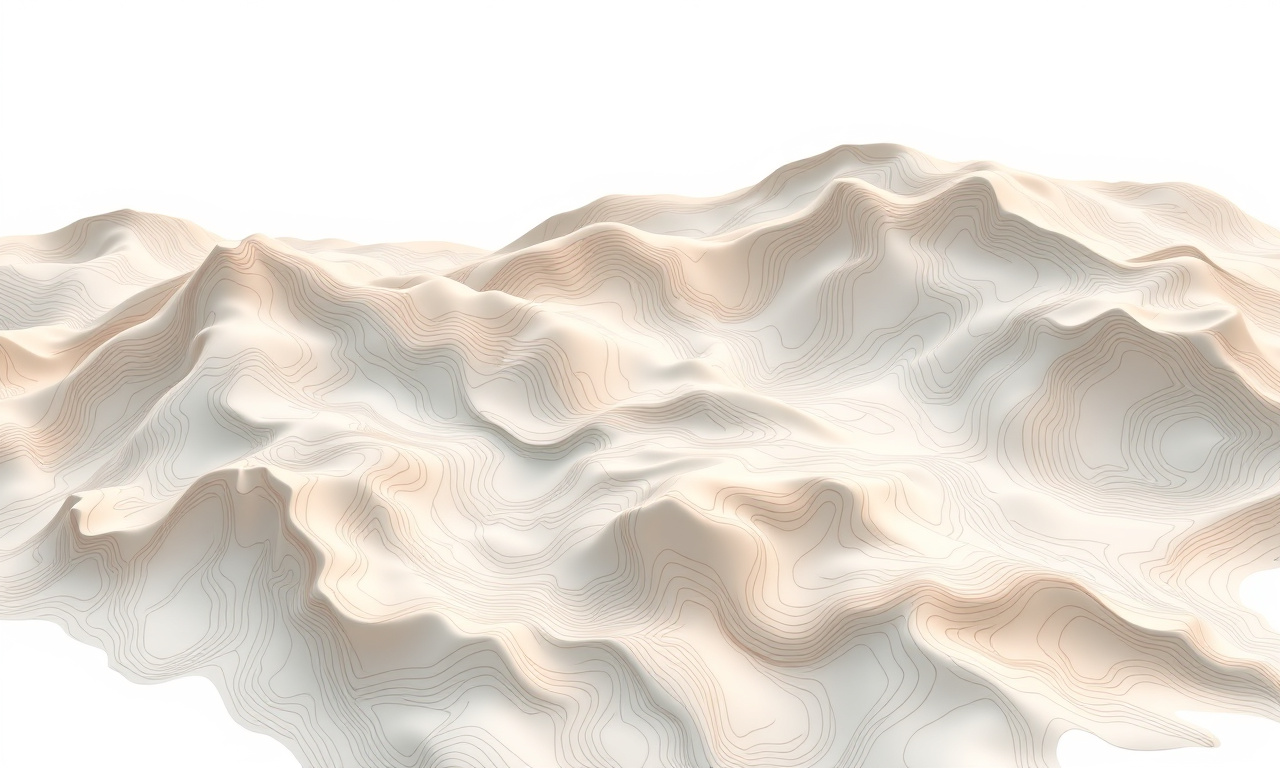

O que é MDT e o que é MDS

Os dois modelos partem de uma nuvem de pontos com coordenadas X, Y e Z coletada por drone. A diferença está no que cada um mantém. O MDS é a fotografia altimétrica bruta: se um eucalipto tem 18 metros, o modelo enxerga 18 metros de altura naquele ponto. O MDT passa por uma filtragem que remove a vegetação, as edificações e qualquer objeto acima do solo, deixando apenas a forma real do terreno.

Na prática, imagine um pasto em Sete Lagoas com moitas de capim e algumas árvores isoladas. O MDS mostraria as copas como se fossem “morrinhos”; o MDT devolve a topografia limpa por baixo delas, que é o que interessa para calcular corte e aterro. Por isso projetos de terraplenagem sempre trabalham com MDT, enquanto estudos de sombreamento, gabarito de altura ou volume de vegetação usam o MDS.

Diferenças práticas entre os dois modelos

Resumir a distinção em uma frase ajuda na hora de contratar: o MDS mostra o mundo como ele aparece de cima; o MDT mostra o solo como um engenheiro precisa dele.

• MDS — inclui vegetação, construções, veículos e mobiliário urbano. Bom para volumetria de copas, análise de obstáculos e checagem de altura de edificações.
• MDT — só o terreno natural. Base para curvas de nível, projetos de drenagem, movimentação de terra e regularização fundiária.
• MDE — sigla guarda-chuva (Modelo Digital de Elevação) usada quando não se especifica se há ou não vegetação; evite pedir “MDE” sem dizer o que espera.

Um erro comum é receber um MDS achando que é MDT e lançar o volume de terraplenagem sobre copas de árvore. Em um loteamento de 20 hectares, essa confusão pode inflar o cálculo de corte em milhares de metros cúbicos e distorcer todo o orçamento.

Como MDT e MDS são gerados com drone

O fluxo começa com o planejamento de voo: define-se a altura, a sobreposição das fotos (geralmente 75% frontal e 70% lateral) e a distribuição de pontos de controle no solo. Esses pontos, marcados com GNSS de precisão centimétrica, amarram o modelo às coordenadas oficiais e garantem que a altimetria feche com a realidade.

Fotogrametria com câmera RGB

A câmera do drone tira centenas de fotos sobrepostas. Um software fotogramétrico cruza os pontos comuns entre as imagens e reconstrói a nuvem de pontos e o MDS. Para chegar ao MDT, algoritmos de classificação separam o que é solo do que é vegetação. Em áreas abertas o resultado é excelente; em mata fechada, a câmera “não enxerga” o chão sob a copa e a filtragem fica limitada.

LiDAR para vegetação densa

Quando a área tem cerrado denso, mata ciliar ou reflorestamento, entra o LiDAR. O sensor dispara pulsos laser que atravessam frestas entre folhas e atingem o solo, permitindo um MDT confiável mesmo sob cobertura vegetal. É a técnica indicada para faixas de linha de transmissão, taludes florestados e estudos ambientais em que a fotogrametria pura não alcança o terreno.

Aplicações práticas no dia a dia

A escolha entre MDT e MDS muda conforme o objetivo do cliente. Veja onde cada um entrega mais valor:

• Terraplenagem e loteamentos — o MDT alimenta o cálculo de corte e aterro e o projeto de plataformas; erros de poucos centímetros na altimetria viram milhares de reais em caminhão de terra.
• Drenagem e saneamento — curvas de nível geradas do MDT definem o caminho da água, o dimensionamento de bocas de lobo e a declividade de galerias.
• Agricultura de precisão — o MDT orienta sistematização de solo e irrigação; o MDS mede biomassa e altura de talhões.
• Planejamento urbano e gabarito — o MDS confere altura de edificações e obstáculos, útil para prefeituras e estudos de heliponto.
• Mineração e volumetria de pilhas — o MDS mede o volume de estoques a céu aberto com voos periódicos.

Uma construtora que vai implantar um galpão logístico às margens da BR-040, por exemplo, precisa do MDT para nivelar o pátio e do MDS para verificar se árvores vizinhas invadem o recuo. Um único voo bem planejado entrega os dois produtos.

Precisão, prazos e o que esperar do entregável

Com pontos de controle bem distribuídos e voo em altura adequada, um levantamento fotogramétrico entrega precisão altimétrica na faixa de 3 a 8 centímetros e resolução (GSD) de 2 a 4 centímetros por pixel. Uma área de 50 hectares costuma exigir um dia de campo e alguns dias de processamento, dependendo do volume de pontos e da complexidade da filtragem.

O entregável típico da Aero Engenharia inclui a nuvem de pontos classificada, o MDT e o MDS em formato raster, o ortomosaico e as curvas de nível em DWG ou DXF prontas para o projetista. Definir o datum e o sistema de coordenadas (SIRGAS 2000, com a zona UTM correta) desde o começo evita dor de cabeça na hora de amarrar com projetos existentes.

Quer entender como esse levantamento se encaixa no seu cronograma? Vale conhecer nossa topografia com drone e discutir o escopo antes de mobilizar a equipe.

Perguntas frequentes

MDT e MDS são a mesma coisa que curva de nível?

Não. O MDT e o MDS são modelos tridimensionais contínuos do relevo. A curva de nível é um produto derivado: são linhas que unem pontos de mesma altitude extraídas do MDT. Quem projeta drenagem ou terraplenagem parte do MDT para gerar as curvas na equidistância desejada.

Preciso de LiDAR ou a fotogrametria resolve?

Depende da cobertura vegetal. Em áreas abertas, pasto ou solo exposto, a fotogrametria RGB entrega um MDT preciso e mais econômico. Em mata fechada, cerrado denso ou reflorestamento, o LiDAR é necessário porque o laser atravessa a vegetação e alcança o solo, o que a câmera não consegue fazer.

Qual precisão altimétrica esperar de um levantamento com drone?

Com pontos de controle GNSS bem posicionados, é comum alcançar de 3 a 8 centímetros na vertical. O número exato varia com a altura de voo, a qualidade da câmera ou do sensor e o relevo. Para obras que exigem tolerância mais apertada, aumentamos a densidade de pontos de controle e reduzimos a altura do voo.

Em quais formatos recebo os arquivos?

A entrega costuma vir em raster (GeoTIFF) para o MDT e o MDS, LAS ou LAZ para a nuvem de pontos, e DWG ou DXF para as curvas de nível, compatíveis com AutoCAD e Civil 3D. Também fornecemos o ortomosaico em alta resolução. O sistema de coordenadas é combinado antes do voo.

Um mesmo voo gera MDT e MDS?

Sim. A partir da mesma coleta de dados produzimos o MDS diretamente e o MDT após a filtragem da vegetação e das construções. Assim o cliente recebe os dois produtos sem custo de um segundo levantamento, o que é útil quando a obra precisa tanto do terreno limpo quanto da superfície com obstáculos.

Conclusão

Escolher entre MDT e MDS não é detalhe técnico: é o que separa um orçamento de terraplenagem confiável de um cálculo cheio de erro. O MDT dá o terreno real para projetar; o MDS mostra tudo o que está acima dele. Se você vai tocar um loteamento, uma obra de infraestrutura ou um projeto rural, fale com a Aero Engenharia pelo nosso contato ou pelo telefone (31) 3911-0311 e receba uma proposta com o modelo certo para a sua necessidade.
